功能和特点
• 结合线性和非线性测量
• 同时测量线性传递函数和谐波失真
• 快速两通道数据采集 (< 88kHz)且带有底噪监测
• 高度可调的激励信号 (带宽、频谱、波峰因数)
• 提供脉冲响应和能量时间曲线 (ETC)
• 给脉冲响应加窗的类消声测量
• 计算时间延迟、最小相位和群延迟
• 提供累积频谱衰减 (CSD)和声谱图
• 可以叠加最多20条结果曲线
• 低能量脉冲干扰 (咔嗒声等异音)的检测
• 3D图显示Rub&Buzz的位置和物理原因
• 适用于扬声器和电子器件
• 分离出环境噪声TRF模块 同时测量两个信号，并确定线性传递函数的幅度和相位以及谐波失真；对数扫描激励信号的频谱、带宽和波峰因数均可调。通过应用于脉冲响应的加窗技术 (门控)，可将直达声从早期反射、散射场和非线性伪值中分离出来。
最后，后处理提供时延（零延迟平面）、最小相位、群延迟和一些频率-时间转换（例如累积频谱衰减和声谱图），这提供了一种新的测量技术来检测低能量的脉冲干扰，例如咔嗒声和异常音。

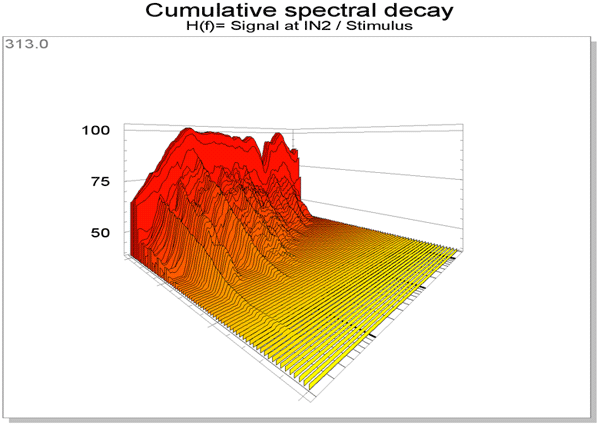

与仅显示平均值的传统傅立叶分析相比，它能揭示电平低得多的失真，并且有显著较高的时间分辨率（“瞬时失真”）。失真除了可以在常见的2D图显示（失真vs.频率）之外，还可以在3D图中显示。在这里，脉冲失真的波峰因数与频率和测量信号之一（音圈位移）进行映射。这对于定位和识别干扰的原因非常有用。该图显示了使用传递函数模组(TRF)在正常客厅中于0.5m处测得的扬声器的累积衰减谱。在时间t=0处的曲线显示了由直达声主导的稳态幅值响应，产生了100-2000Hz之间的平滑响应。瀑布图显示了在关闭t=0处的激励信号后，每个正弦分量的衰减能量随时间的变化。在离散频率处，直达声的衰减比房间模式的能量快得多，因为房间的低阻尼使房间模式衰减慢得多。

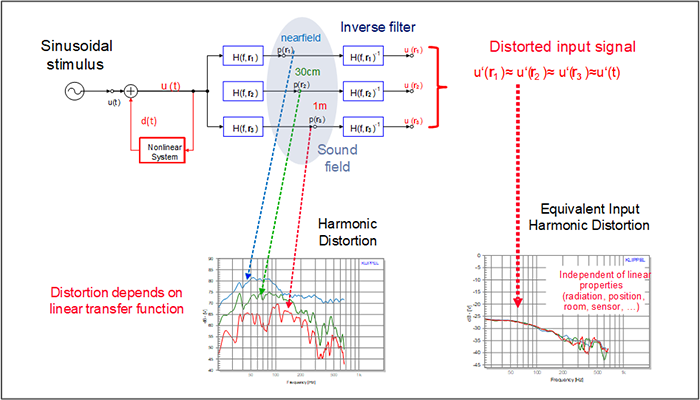

左图说明了使用TRF模块测量等效输入失真。声场中（左图）不同点测量的谐波失真通过使用逆传递函数H(f,ri)-1转换到扬声器系统的输入端。这种变换表明，扬声器系统的输入附近有相同的谐波失真源，而线性系统响应对失真分量进行了后期整形处理。等效输入失真的测量是一个有用的概念，它可以识别失真的物理原因，减少测量数据的冗余并简化结果的解读。
-
规格书S7 传递函数 (TRF)
S8 传递函数专业版 (TRF-Pro) -
标准测量脉冲响应
幅值和相位响应
谐波失真
扫描机械振动
时频分析
电压和电流
电阻抗
音圈位移
DC位移 – 音圈动态偏移
Rub&Buzz和脉冲失真
漏气噪声
轴上远场声压
近场测量
方向辐射特性 -
产品
TRF Standard
通用（日常）的电气、机械和声学测量。TRF-Pro
提供失真分析以定位扬声器缺陷，如硬限制、打线、音圈摩擦、嗡嗡声和松散颗粒。 -
要求
测试硬件
• Klippel Analyzer 3
• PC软件
• dB-Lab软件附件
• 功率放大器
• KA3 Amplifier Card 或者
• 第三方放大器
• 麦克风 (可选)
• 激光 (可选) -
应用笔记• AN20 等效输入失真
• AN22 无黄金单元情况下的异常音检测
• AN72 使用Klippel R&D测试无线音频设备 -
相关信息
R&D系统的其他模块
• 多音测量 (MTON)
该模块使用多音激励信号提供基于声压级（SPL）的特性相关产品
• Hi-2加权谐波失真 (Hi-2)
Blat失真
• 超听音技术 (MHT)
超越人耳听力的缺陷检测
• 多音失真测量任务 (MTD)
• 声压测量任务 (SPL)
测量频响、THD和异常音
• 声压和阻抗测试任务 (SPL-IMP)
基于正弦扫频chirp信号组合测量声学和电气特性 -
文献和论文• 等效输入失真的测量
• 异常音的测量
• 吉他扬声器的物理和感知评估 -
标准
消费者电子协会
CEA-CEB19，CEA-803 R200X，CEA-2006-A，CEA-2019，CEA-2031国际电工委员会
IEC 60268-1，IEC 60268-3，IEC 60268-4，IEC 60268-5，IEC 60268-7，IEC 60268-21，IEC 60268-22，IEC 61094-5，IEC 61305-5，IEC 61842，IEC WD 63034欧洲标准
BS EN 54-24，BS EN 50332音频工程学会
AES2, AES56, AES X223电气与电子工程师协会
IEEE 269，IEEE 1206，IEEE 1329，IEEE 1652美国国家标准协会
ANSI S1.15-Part 1, ANSI S1.15-Part 2, ANSI S3.7, ANSI S3.22, ANSI S3.25, ANSI S12.42国际电信联盟
ITU-R BS. 775-2, ITU-R BS. 1116, ITU-R BS. 1534-1, ITU-T P.79国际标准化组织
ISO 4869-3电信行业协会
TIA-470，TIA-810，TIA-920美国测试与材料学会
ASTM F2504-05 -
专利美国: 7,221,167B2
