功能和特点
● 定义悬挂部件的规格
● 分析扬声器失真的根本原因
● 定义机械极限
● 制造中进行质量管控
● 研发中的最佳驱动设计
KLIPPEL SPM包括两个模块，用于测量中型和大型悬挂部件（弹波、折环、音盆）。SPM Lite专用于测量小信号域中的机械刚度k0 和其他参数。此外，SPM lite还可用于测量无源辐射器的线性参数。SPM Pro还能够在最终产品的整个操作范围内测量大信号域中的非线性刚度K(x) 和其倒数顺性C(x)与位移的关系。

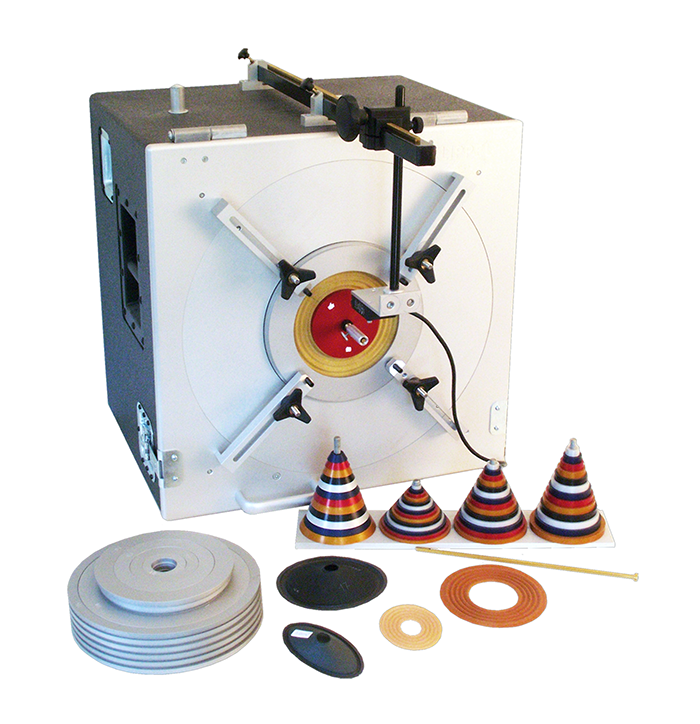

根据IEC标准IEC62459应用了一种动态、无损技术，使用该技术，部件可以在扬声器正常工作条件下进行测量，这保证了结果的最高精确度，操作简单并且测量时间较短。悬挂部件通过使用一组夹紧部件 (适配环、锥、杯)固定在测量台上，这些夹紧部件适合于最大直径为222mm的任何圆形几何形状。工作台以气动方式激励被测悬挂部件，使其在以悬挂部件和内部夹紧部件的刚度和质量组成系统的共振频率处进行振动。这些参数可以用来评定悬挂部件的大信号特性并检测对称及非对称变化，帮助分析导致不稳定振动行为和非线性失真的原因。
-
规格书C2 SPM-Pro (非线性测试)
C7 SPM-Lite (小信号测试)
模块概览 - 振动部件测量 -
标准测量换能单元的非线性 (曲线形状)
单值非线性参数 -
要求
硬件
• Klippel Analyzer 3 (KA3)软件
• dB-Lab
• SPM软件模块
• 传递函数测量 (TRF):
测量传递函数和谐波失真附件
• SPM或者 LST测试台
• 夹紧套件 (适配环、锥、夹紧杯)
• 激光
• 放大器
• PC -
样例

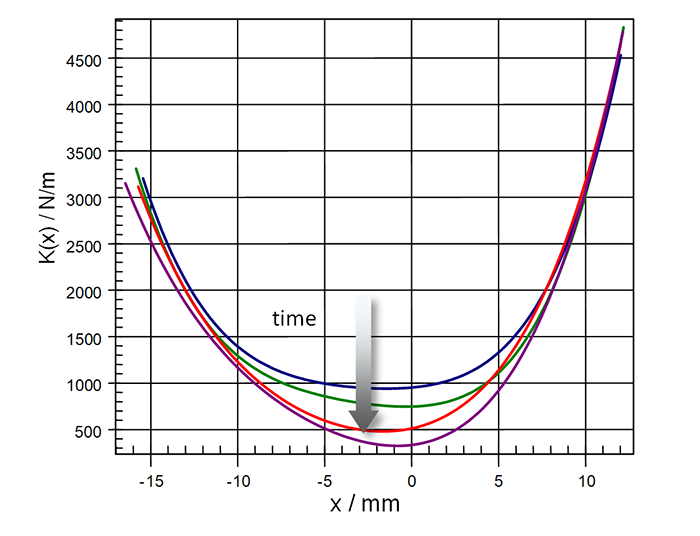

上图显示了在长时测量模式下使用SPM模块测量的非线性刚性随时间的变化。悬挂部件一直在目标位移（峰值15mm）处激发，非线性刚性每隔15分钟进行测量。 -
相关信息R&D系统的其他模块
微型扬声器的悬架部件测量 - MSPM
QC系统的其他模块
制造中的快速悬挂部件测试 - LST
应用笔记
AN26 悬挂部件测量
AN57 无源辐射器测量
标准
IEC标准 IEC62459
文献和论文
悬挂部件的动态测量 -
标准国际电工委员会
IEC 60268-5, IEC 60268-7, IEC 60268-22, IEC 62458, IEC 62459, IEC WD 63034
欧洲标准
BS EN 54-24:2008
音频工程学会
AES2-1984, AES2-1984 -
专利德国: 102007005070;美国: 8,078,433B2;中国: ZL200810092055.4;日本: 5364271;印度: 162/DEL/2008
