仿真可听化 (SIM-AUR)
-
功能和特点
● 确定最大输出
● 计算音圈、磁隙和磁体温度
● 分离各个非线性的影响
● 揭示主要的失真源
● 显示机械和热负载
● 帮助提高性能/成本比
● 节省原型制作的时间和成本此模块对使用开口、密封箱、带通腔体和无源辐射器的电动换能单元和完整系统的大小信号性能进行数值预测。扩展模型中使用由LSI模块测量的真实驱动单元的线性、非线性和热参数或者使用由某个设计选择中的虚拟参数，来考量驱动单元（电机和悬挂）的主要非线性、声学系统（空气压缩、端口损耗、无源辐射器悬架、多普勒效应）、功率消耗和热传递。使用双音激励信号，计算所有电气、机械和声学变量，通过频谱分析计算基波和失真分量（谐波、互调、直流分量）。SIM是DIS模块的孪生模块，可简化测量响应与预测响应之间的比较。系统中的每个非线性都可以打开和关闭以系统地研究其影响，可以揭示失真的主要来源，并为优化驱动部分设计提供有价值的指示。
-
规格书S24 仿真-可听化
-
热操作

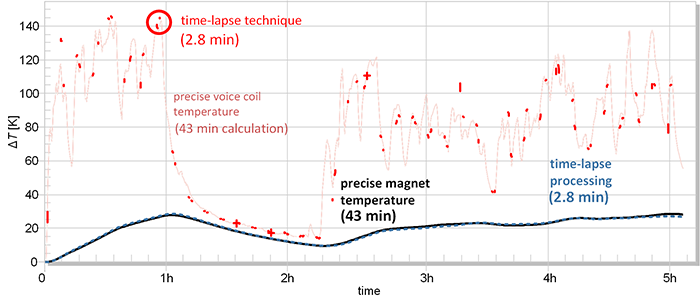

快速模拟音圈和磁铁温度，同时重现5h的常用音乐资料.
此操作用于计算换能器的长期热响应，提供用于快速计算的延时（time-lapse）功能。使用延时技术，可以近似确定长时间的测试状态变量，例如磁铁和极尖温度，并可用于进一步的操作。 “热”操作必须是 SIM-AUR 模块的第一个操作,其他进一步的操作取决于换能器模型此操作中定义的激励信号。 -
延时技术要评估换能器的长时性能，必须进行耗时的测量或模拟。最长的时间常数出现在热系统中，这是磁铁结构缓慢加热的结果。换能器的音圈温度直接取决于功耗，由于与机电换能器相比，热变化相对较慢，因此可以通过预测功耗和有效状态变量来显著提高仿真速度。
最重要的目标是：
● 对长时换能器性能进行快速热学评估
● 利用强加热来达到关键工作条件 -
示例

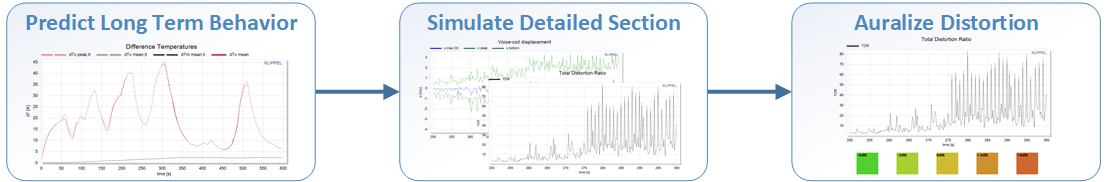

由LSI模块识别的线性、非线性和热参数被导出到仿真可听化 (SIM-AUR)模块。识别出的参数可以随意修改；任意音频文件形式的测试信号用作输入文件，并且可以进行虚拟放大（无削波仿真）。借助时延技术，可以快速识别输入信号中提供高振幅和发热的部分。
要研究非线性失真的影响，SIM-AUR提供了一个简单的缩放窗口，可以更改线性信号和非线性失真（来自电机、悬挂非线性或腔体）之间的比率。听音者可以使用高质量的耳机或扬声器监听系统来收听输出信号，也可以将它们导出作为听音测试的基础。
-
可听化
新的可听化技术用于分离不同的非线性效应，例如由非线性 Bl、Le 或 Rms 或其他引起的效应，而不影响模型状态量，这种分离不会影响扬声器模型本身。分离的效应可用于确定非线性失真的根本原因。此外，分离的信号可以存储为音频文件，从而可以轻松设计听力实验以评估对可听性质量的影响。
最重要的目标是：
● 在不影响建模扬声器的情况下分离非线性效应
● 找出输出信号中非线性失真的主要来源
● 设计听力实验来评估非线性失真的可听度影响
● 评估扬声器在目标应用中的可听性能
● 找到最佳性能成本比
● 评估音频信号的失真率 -
要求测试硬件
● Klippel Analyzer 3
授权加密狗 (USB)
PC
软件
● dB-Lab -
文献和论文音频系统中信号失真的可听化 - 第2部分: 换能器建模
-
标准国际电工委员会
IEC 60268-13, IEC 62458
国际电信联盟
ITU-R BS. 1116，ITU-R BS. 1534-1 -
专利美国: 8,964,996B2
