高阶模态分析 (HMA)
-
功能和优点
● 改进纸盆几何设计
● 分别研究特征振动模式:
找出根本原因
● 研究模式间相互作用: 解决声辐射问题
● 动画演示材料变形 (〜应力):
找到非线性失真的来源
● 提取模态参数
(如阻尼、共振频率、模式形状)

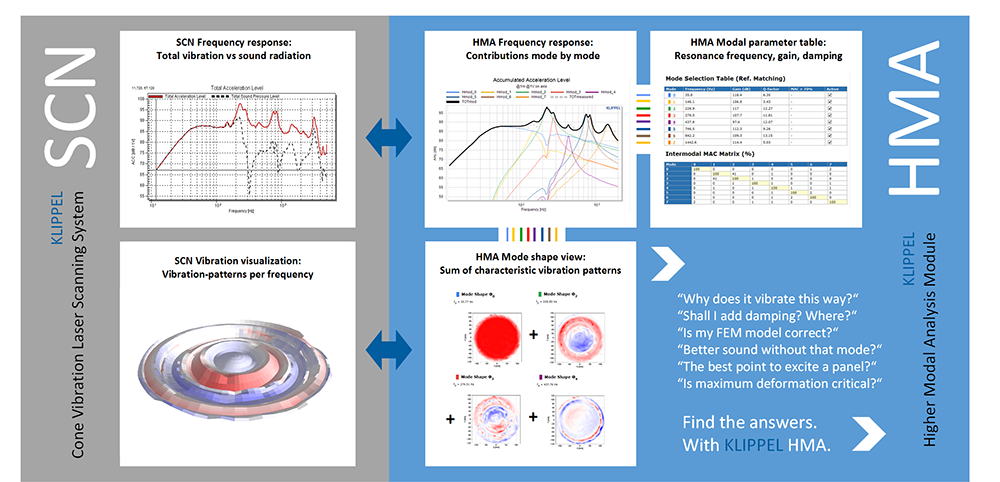

- 模态分析是对振动的扬声器音盆进行深入分析的最佳方法。HMA模块自动将复杂的扫描振动数据分解为一组具有相关模式形状（特征振动模式）的二阶谐振器。研究这些谐振器的特性（模态参数谐振频率、阻尼和增益）对于评估机械-声学性能非常有价值。通过研究模态展开得到确定的传递函数和模式形状组，可以获得关于模态参数变化如何影响总响应的更详细见解。HMA允许从总的扩展项中添加或排除相应的模式来研究这些效果。它可以和Klippel扫描测振系统（SCN）的测量结果顺利集成。通过其他可选的桥接模块（POLY2SCN）也可以从Polytec LDV设备导入数据。
-
规格书S60 高阶模态分析
-
要求
硬件
• Klippel Analyzer 3 (KA3)USB加密狗
软件
dB-Lab模块
• 线性参数测量 (LPM)
• 扫描测振仪系统 (SCN):
• 或类似POLY2SCN的桥接软件 -
相关信息R&D系统的其他模块
•摇摆模态分析 (RMA):
检测微型扬声器和其他换能器中摇摆的根本原因 (不均匀刚性、质量或B场分布) -
标准国际电工委员会
IEC 60268-22
