● 3D空间中任意点的SPL
● 近场中的指向性
● 高角度分辨率

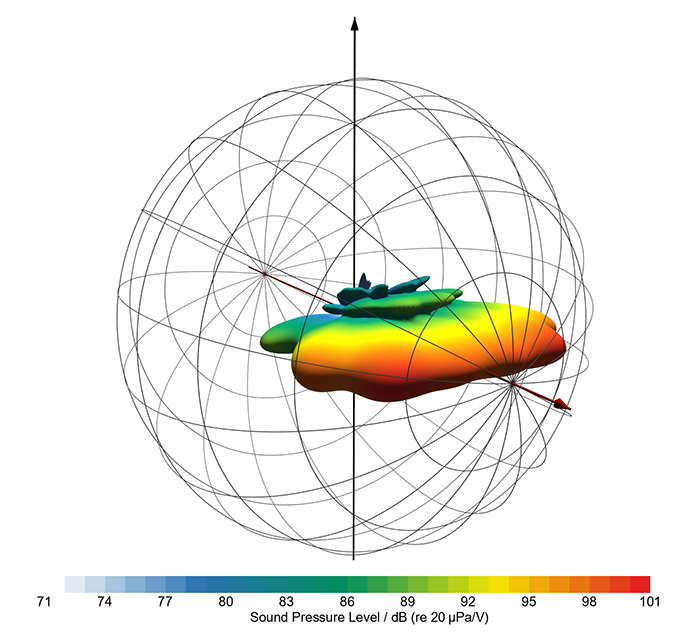

● 气球/极坐标图
● 功率响应
● 无需移动扬声器
● 开放式数据导出接口
● 非消声测量
● 快速测量
● 全面的辐射数据集
● 便携式测量设备
● 灵活尺寸
● 设备反射可忽略不计
● 适用于大型扬声器 (500kg)

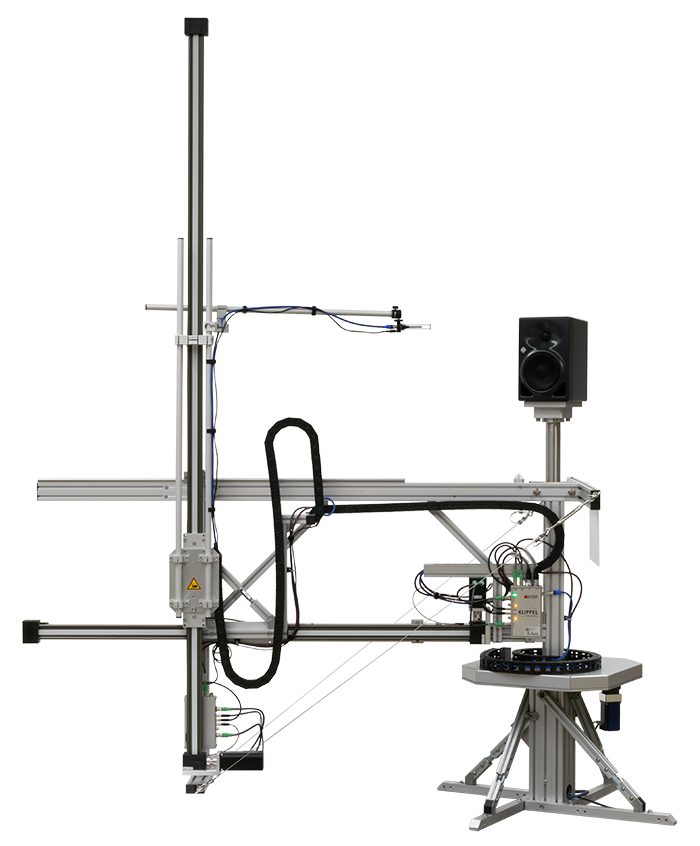

C8 近场扫描仪

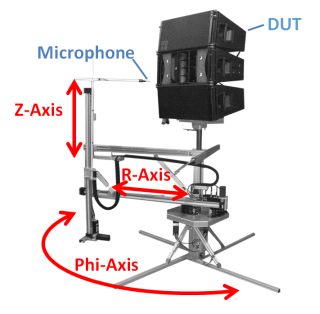

3D近场扫描仪使用移动的麦克风来扫描整体声源（如扬声器系统或安装在障板上的换能器）近场中的声压。被测设备（<500kg）在扫描过程中不会移动，这样，非消声环境中的反射就可以保持一致并通过新颖的分析软件进行监测，该软件使用声学全息和场分离技术来提取直达声并减少室内反射。

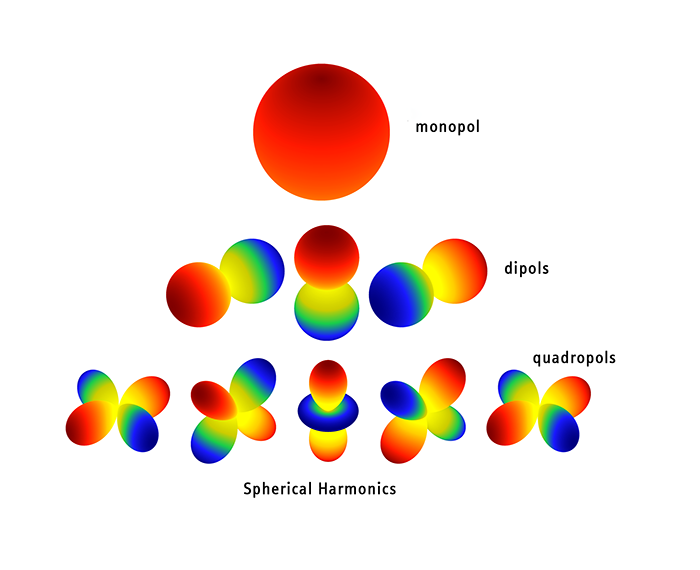

由声源产生的声场通过球谐函数和汉克尔函数（波动方程的解）的加权进行重建。扩展项中的加权系数可以代表近场扫描中DUT的独特信息，同时还显著减少了数据量。

以高SNR测量的近场数据是预测较大距离处直达声的基础，这就避免了传统远场测量中的衍射问题 (非均匀介质)。

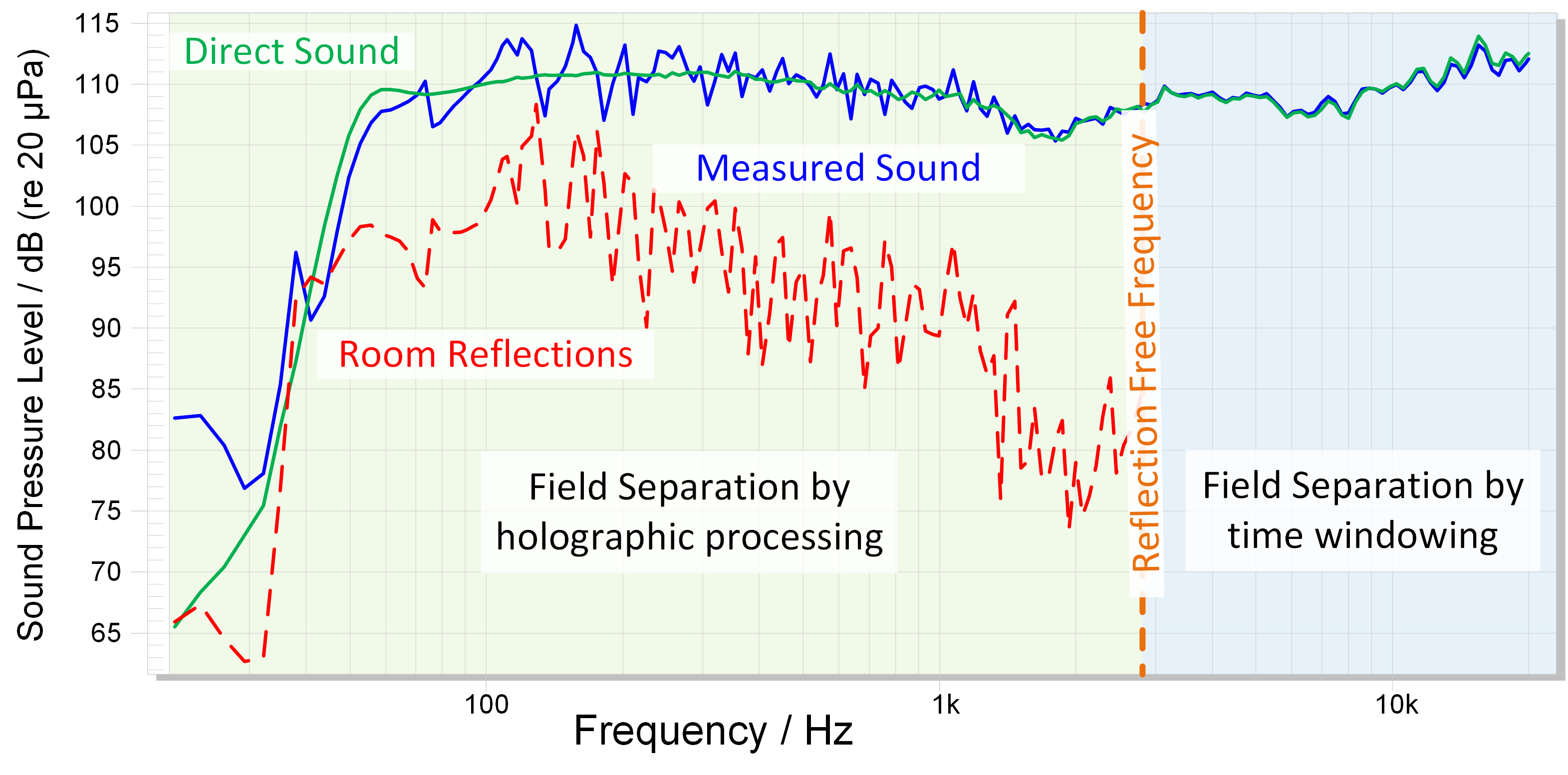

在小房间或混响房间中进行测量，不能忽略房间的影响。加窗技术可以应用于高频，但不能应用于低频。 直达声分离方法解决了这个问题，将辐射声从反射和房间共振中分离出来。此方法对于无法应用加窗技术的低频段（低于1kHz）非常有用，在这样的频带中，即使很好的消声室，也会有房间模式产生。

近场分析可提供扫描面之外任意点的声压，这对评估演播室监听音响、移动电话和平板电脑等个人音频设备的近场特性非常重要。在DUT周围的每个位置，都可以可视化复传递函数、空间声压分布（幅度和相位）等关键特征。

复数据导出
测量数据可以以常见的文本和二进制格式导出复频率响应（幅度+相位）或脉冲响应，供外部软件（如 EASE-SpeakerLab、CLF、VACS）或其他处理工具（如 MATLAB、SCILAB）使用。

全息参数导出
此外，球面波展开的全息系数列也可以以文本或二进制格式导出到MATLAB和SCILAB。

要测量没有模拟输入的音频设备，可以使用无线连接传输激励信号，也可以使用设备本身来播放带有激励的音频文件。通过使用第二个麦克风，可自动检测可变延迟，测量麦克风的脉冲响应是同步的，从而确保准确的相位测量。

通过使用多路复用器分别测量每个换能单元，可以确定具有多个换能器单元的扬声器系统（线阵列、条形音箱、三分频系统等）的声压输出。全息处理后，可以叠加各个声源的声压以确定音频设备的总声压输出。

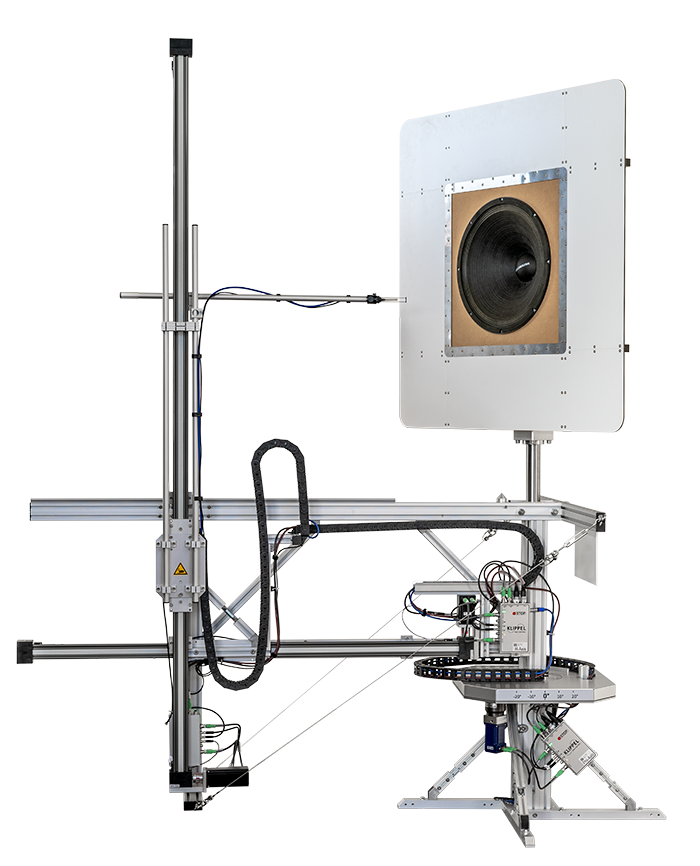

可以将障板安装在NFS上，以测量半空间中换能器（最大至18寸）和入墙式扬声器的指向性。通过在扬声器前面的2个半球上进行扫描，可以消除室内反射以及障板产生的衍射效应，从而提供准确的半空间数据。

硬件
• Klippel Analyzer 3 (KA3) 或者
• 近场扫描仪
模块
• 传递函数测量 (TRF):
传递函数和谐波失真的测量
附件
• 麦克风
• 功率放大器
• 多路复用器 (可选)
• PC

应用笔记
• AN70 扬声器阵列的方向性
• AN72 使用Klippel R&D测试无线音频设备
文献和论文
• Klippel近场扫描仪(Dave Logan)
• 关于全息测量的技术海报
• 扬声器方向性的全息近场测量
• 扬声器方向性的全息近场测量 (幻灯片)
• 线声源和声音面板的全息指向性测量 (幻灯片)

消费电子协会
CEA-2034 (ANSI)
国际电工委员会
IEC 60268-5, IEC 60268-7, IEC 60268-21, IEC 62777, IEC WD 63034
音频工程学会
AES56

德国: 102013000684;美国: 9,584939B2;中国: 2014100795121
