功能和优点
● 测量换能器的几何形状和机械振动
● 可视化振动行为
● 显示对声压输出的贡献
● 预测方向性图
● 分离径向模式和圆向模式
● 分析主动辐射的音盆区域
● 检测扬声器缺陷

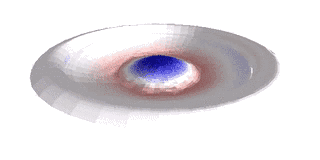

SCN分析软件使用测振仪提供的扫描数据对机械振动进行可视化、动画展示和分析。通过使用机械数据，可以预测半空间声场中任意点的声压输出和极平面辐射特性。新颖的分解技术显示了与SPL输出有关的径向和圆周模式以及振动分量，该分析的目标是为了更好地了解振动与辐射之间的相互作用。可选模块（摇摆模式和高阶模式的模态分析)可以提供更深层次的分析。
-
规格书C5 扫描测振仪 (SCN)
-
可选模块概述
导入/导出界面
摇摆模式分析
高阶模态分析
辐射面积SD
声功率/方向性
Poly2SCN -
Example
蜂巢状特殊纸盆结构的中音驱动单元
在6kHz时，轴上声压响应明显下降，音盆区域内部和外部以相反的方向振动，使所产生的体积流量相互抵消。由于蜂窝振膜比较坚硬，使得纸盆的内外部之间产生弯矩传播，从而导致了这种独特的振动模式。 -
标准测量音圈位移
扫描机械振动
扫描几何结构
扬声器部件材料
辐射面积
方向辐射特征
近场测量
振动分析
远场轴上声压 -
要求

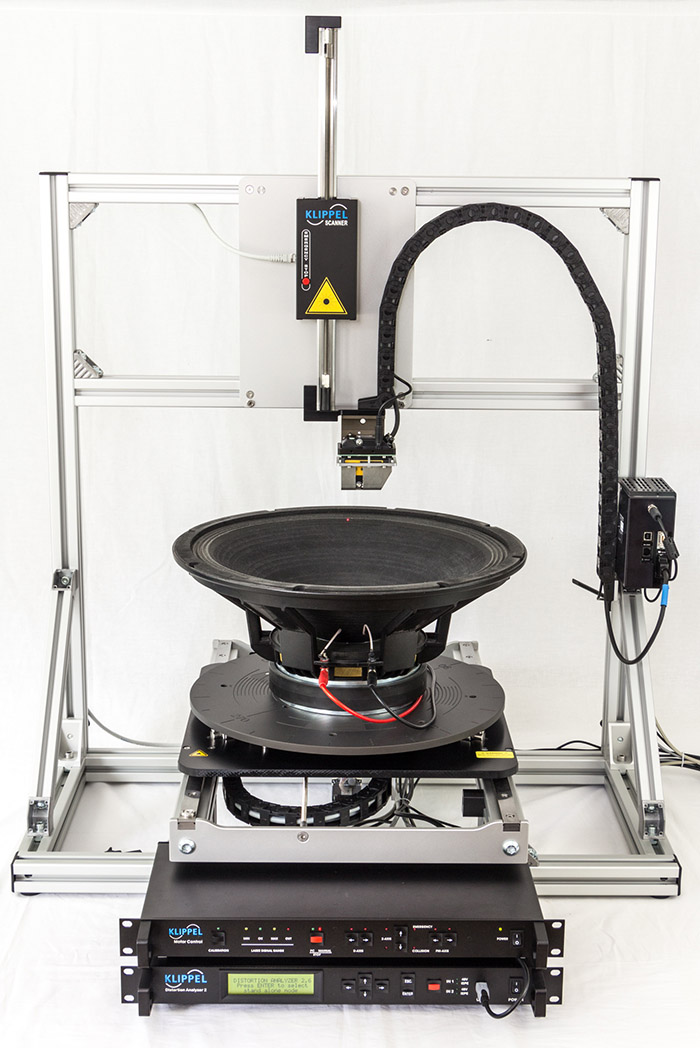

SCN测振仪包括以下组件
• 3D扫描仪 (3个驱动器在极坐标上移动激光)
• Motor Control电机控制硬件
• SCN分析软件
• 电缆SCN所需的其他组件
• 激光LK-H052
• Klippel Analyzer 3
• 传递函数模块 (TRF):
传递函数和谐波失真的测量
• 功率放大器
• 电脑
建议对透明和有光泽的膜片使用喷涂涂料。 -
Benefits
上图显示了基于分布式机械扬声器参数（通过激光扫描测量）的振动和辐射分析，以此来选择最佳换能器并执行扬声器诊断。 -
