材料参数测量 (MPM)
-
Features and Benefits
功能和优点
● 测量模量E和阻尼
● 评估原材料
● 更精确地指定扬声器部件
● 为FEA提供输入数据
● 找到最佳材料

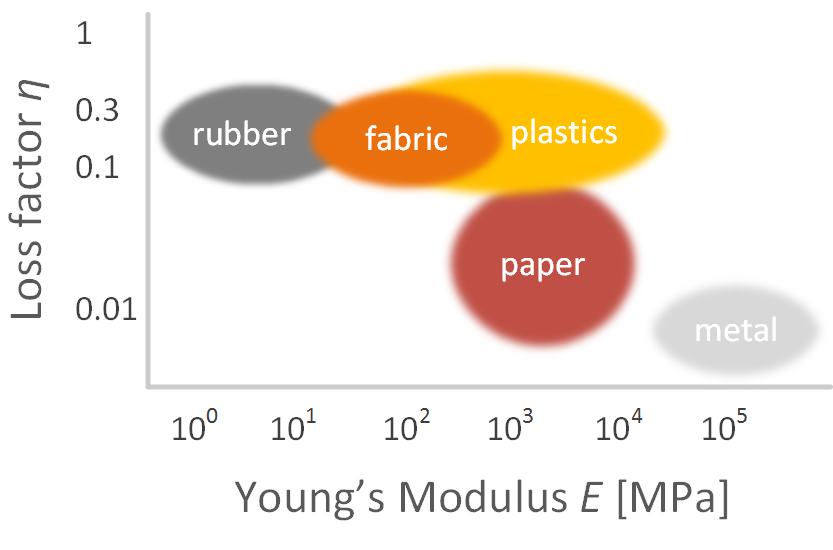

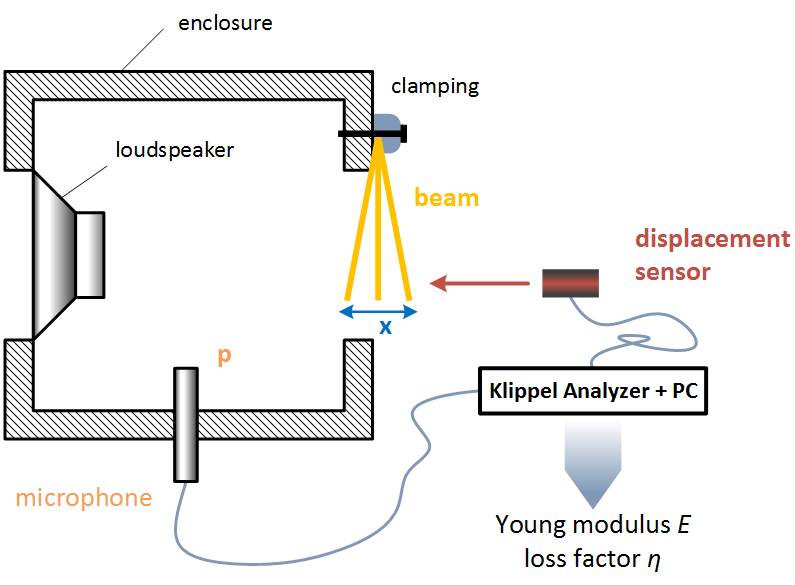

● 保持产品一致材料参数测量模块 (MPM) 测量用于扬声器设计的原材料的杨氏E模量和损耗系数η。对振动条技术 (ASTM E 756-93)进行了改进，使其能够测量柔软的材料，例如塑料、橡胶和任何种类的纸和浸渍织物的薄片。把材料样品切成1厘米的条带后，固定于SPM测量台（SPM Bench）的一侧，并进行气动激励。
-
规格书C4 材料参数测量 (MPM)
-
标准测量扬声器部件的材料参数
扫描机械振动
振动分析 -
要求硬件
• KLIPPEL Analyzer 3
模块
•材料参数测量 (MPM):
参数测量软件: E模量、损耗因子
•传递函数测量 (TRF):
传递函数和谐波失真的测量
附件
• MPM夹具套件
• SPM测量台
• 1/4"麦克风
• 激光
• 放大器
• 计算机 -
Examples

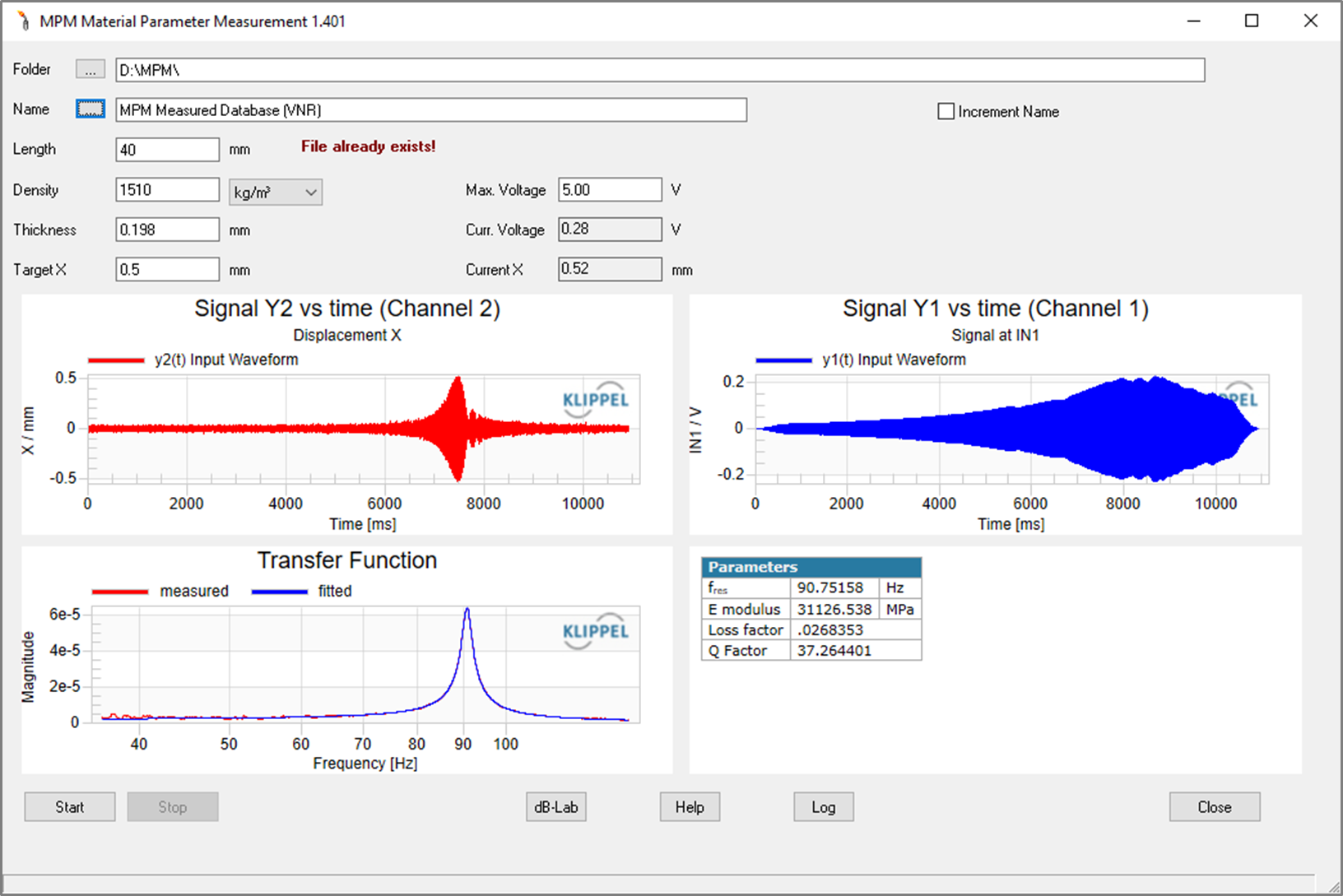

左图显示了用于测量材料样品杨氏E模量和损耗因子的MPM软件的用户界面。该软件会自动调整激励电压，以生成所需的最大位移目标值 (在此示例中为1 mm)。材料的密度、样品的厚度和条状的长度这些输入参数需要用户提供。 -
标准
美国试验与材料学会
ASTM E111-04，ASTM E756
