多音测量 (MTON)
-
功能和优点

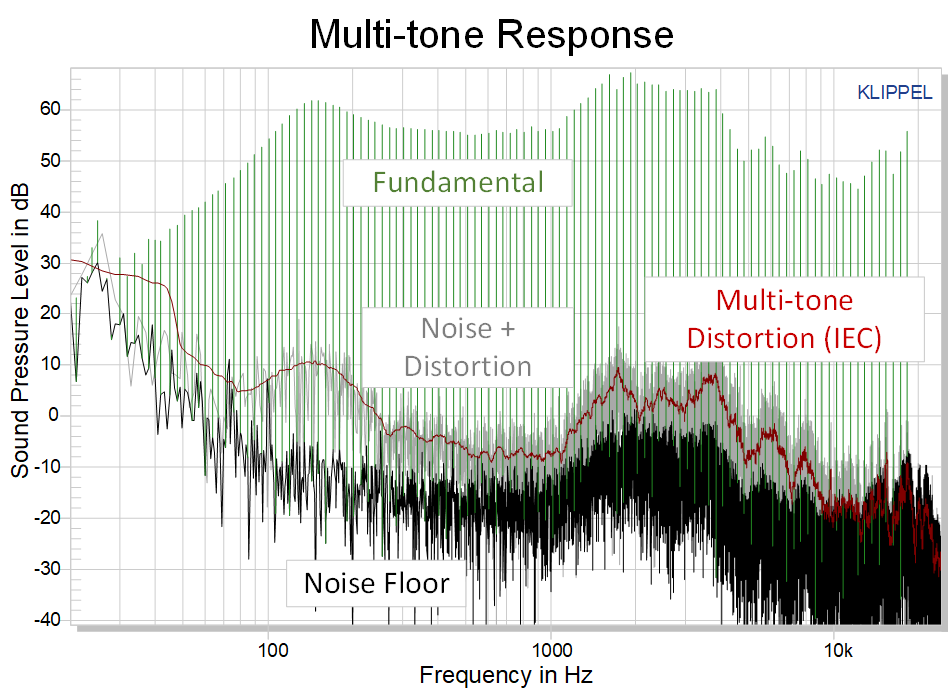

● 多音基波和失真测量
● 符合IEC 60268-21的SPLmax和最大电压
● 与ANSI/CEA-2010-B、ANSI/CEA-2034相关的连续最大SPL
● 热压缩
● 可变测量和冷却持续时间
● 无线、有源和无源扬声器的测量
● 获取声学"指纹"信息
● 激励和阈值设置灵活
● 避免DUT损坏的保护限制
● 温度保护 -
多音测量MTON是Klippel的一个R&D模组，使用多音激励为被测设备DUT提供完整测量。MTON模组中不同的测量模式可以提供高度灵活的测量程序。
单次测量模式执行单个多音测量，而多次测量模式提供自动测试序列，以获得和机械/热压缩和多音失真相关的DUT工作极限。
这种阈值和激励的灵活配置允许MTON模块精确确定符合IEC 60268-21 [1]的SPLmax和连续最大SPL(ANSI/CEA-2010-B [2] and ANSI/CEA-2034 [3])以及其他标准测量。
-
规格书S64 MTON_多音测量
-
标准测量● 最大SPL
● 多音失真
● 波形和频谱
● 幅度和相位响应
● 基波分量压缩
● 音圈位移
● 电压和电流
● 电阻抗
● 音圈温度 -
测试对象任意 (除了悬挂部件)
-
要求硬件
• Klippel Analyzer 3 (KA3) 或者
• Distortion Analyzer (DA2)
PC
软件
● dB-Lab 210.820或更高版本
附件
• 功率放大器
KA3 Amplifier Card 或者
第三方放大器
• 麦克风 (可选)
• 激光 (可选) -
应用笔记AN16 - 多音失真测量
AN72 - 使用KLIPPEL R&D测试无线音频设备R&D -
标准消费电子协会
CEA-2010-A (ANSI), CEA-2010-B (ANSI)
国际电工委员会
IEC 60268-21
音频工程学会
AES2 -
文献和论文A. Taylor: 掌握无线多音测量
W. Klippel: 电吉他扬声器的物理和感知评估
Voishvillo, et. al. , “扬声器非线性失真测量结果的图形、解读和比较”，J. Audio Eng. Society 52, No. 4 pp. 332-357 (Apr. 2004)
