极平面远场测量 (POL)
-
功能和优点
● 自由场条件下的测量
● 极坐标指向性
● 自动控制转台
● 2D和3D显示模式 (极坐标图、气球图)
● 开放导出界面 (ASCII)

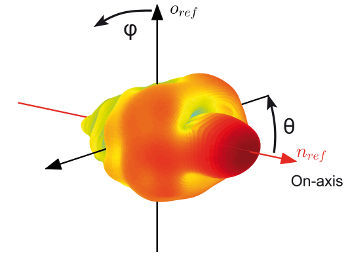

POL模块可在自由场条件下以极坐标φ、θ和r全自动测量球形表面上的声压。测量距离r应当大于设备的最大尺寸d（r>>d）和最长的波长（r>>λ），以测量远场的方向性。

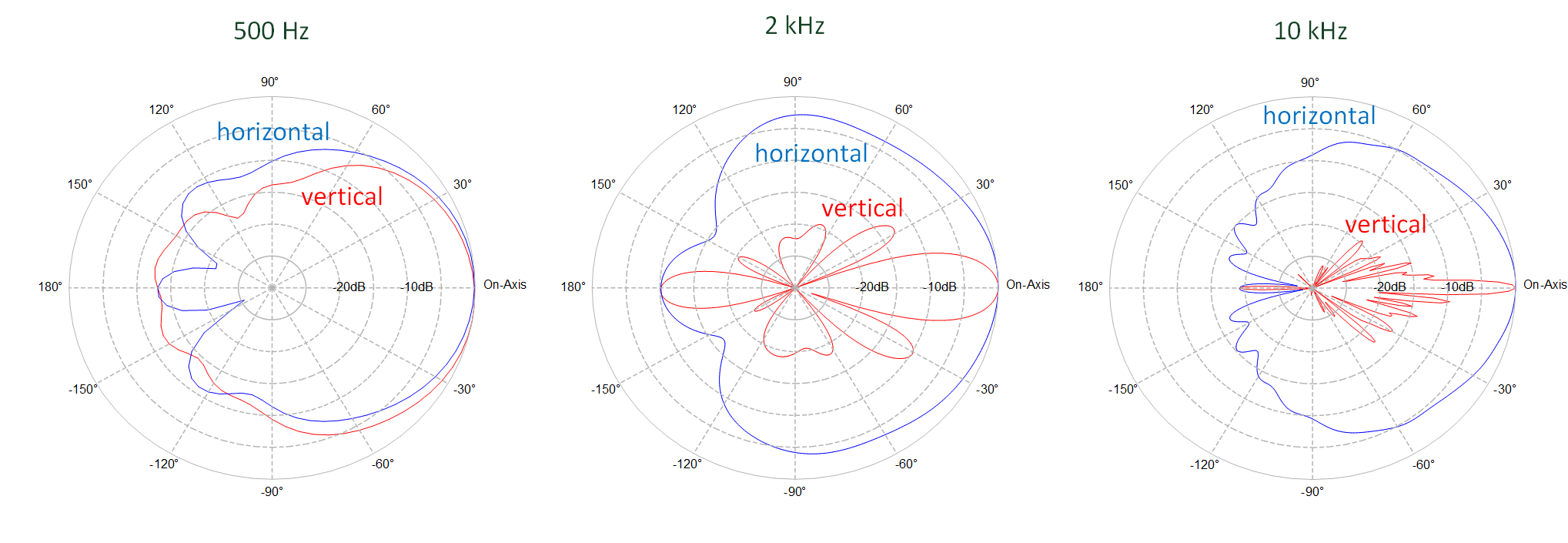

极坐标图显示了三个频率处的水平和垂直SPL
-
规格书S41 极平面远场测量
-
要求硬件
• Klippel Analyzer 3 (KA3)
软件
• dB-Lab软件
• R&D Team的VACS软件
模块
• 传递函数测量 (TRF):
传递函数和谐波失真的测量
附件
• 功率放大器
• 转盘
• 麦克风
• PC -
测量方法方向辐射特性
-
相关信息应用笔记
AN54 使用转盘的方向性测量
AN69 使用麦克风阵列进行远场测量 -
标准消费电子协会
CEA-2034 (ANSI)
国际电工委员会
IEC 62777 -
专利德国: 102013000684;美国: 9,584,939B2;中国: 2014100795121
