微型悬挂部件测量 (MSPM)
-
Features and Benefits
功能和优点
● 指定悬挂部件的规格
● 研发中的最佳驱动单元设计
● 定义机械极限
● 测量还没安装到扬声器裸膜的非线性刚性K(x)
适用于:
● 微型扬声器、耳机、高音扬声器和麦克风的悬挂部件
● 小振膜 (直径 < 7cm) - 微型悬挂部件测量 (MSPM)模块用于测量小型振膜和悬挂部件（微型扬声器、耳机、高音扬声器、麦克风）的小信号和大信号参数。将测试部件胶合或夹紧到一个DUT载板中，然后固定夹紧到一个密封的压力腔上，样品膜片由灵敏的中音单元所产生的声压进行驱动偏转，通过同时测量位移和声压来动态确定参数: 共振频率、Q因子、刚性/顺性、振动质量和机械阻抗。非线性悬挂特性能在大信号域额外测量。
-
规格书C11 MSPM Pro
C10 MSPM Lite
A12 MSPM测试台
模块概览 - 振动部件测量 -
MSPM Pro and MSPM Lite
MSPM Lite
测量谐振频率和品质因子以及识别线性参数
● 刚性/顺性
● 振动质量
● 机械阻RMSPM Pro
MSPM Lite的所有功能

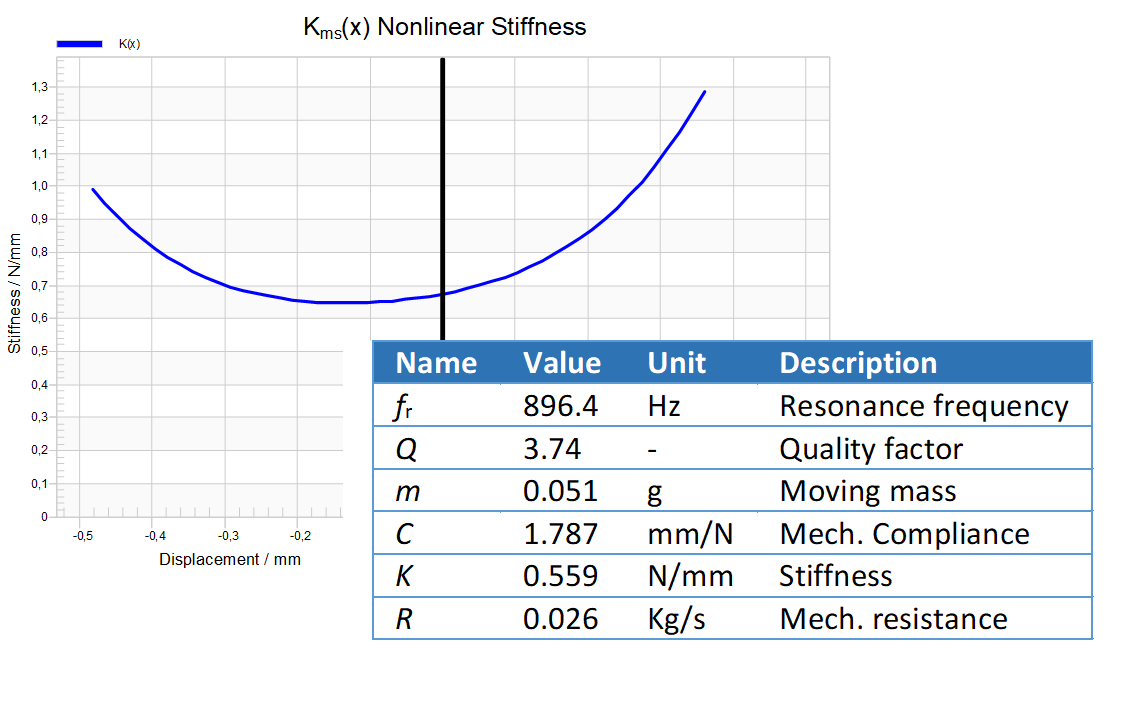

额外功能：测量非线性K(x)和顺性C(x) -
MSPM Bench

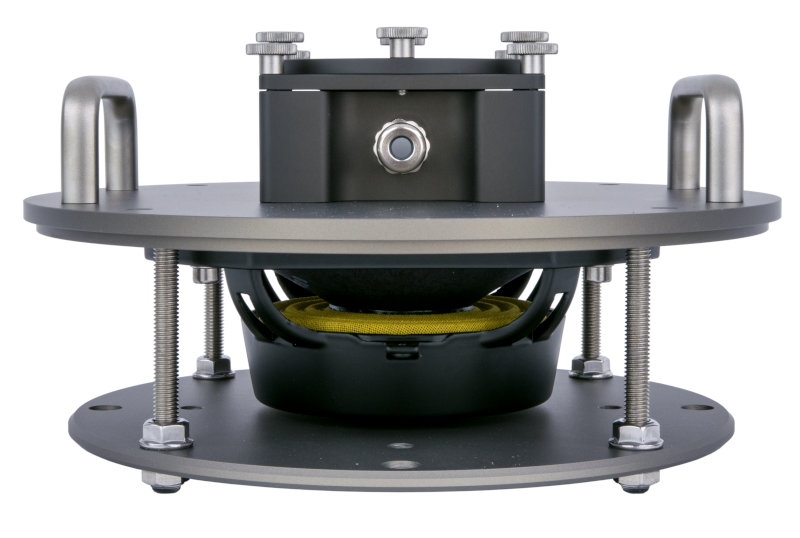

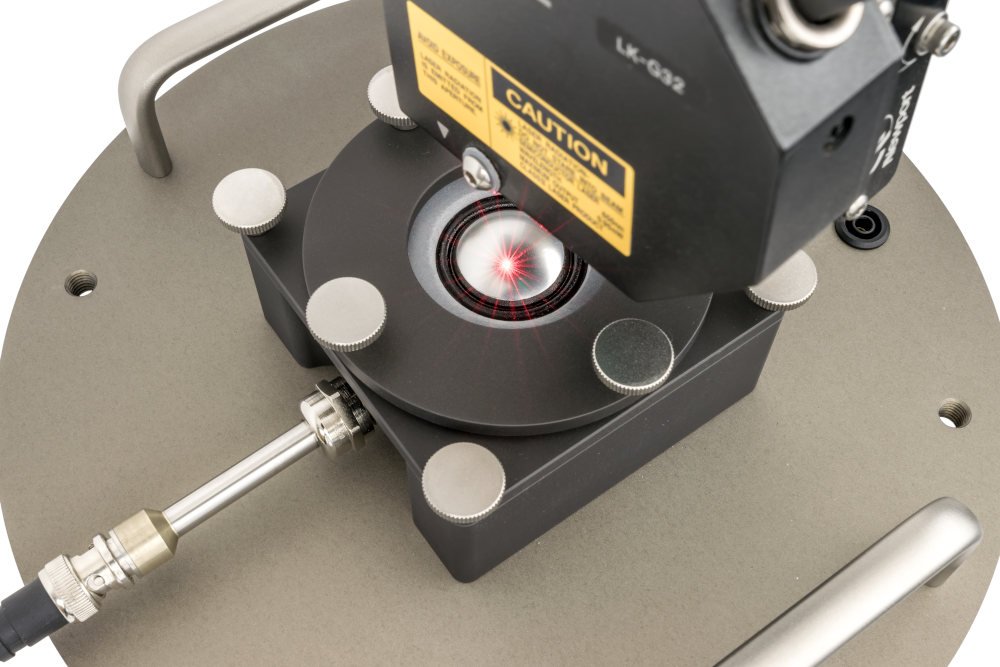

MSPM测试台是一个小型压力腔，旨在产生高声压。它被动地激励一个夹紧的小膜片，以监测其振动行为。使用¼寸麦克风放置于一个密封的出口处来测量腔内的声压。 -
要求硬件
• KLIPPEL Analyzer 3
模块
• MPSM Lite：传递函数测量 (TRF)
• MSPM Pro：线性参数测量 (LPM)
软件
● dB-Lab软件
● MSPM软件
附件
• MSPM测试台
• 激光LK-H52
• 麦克风
• 功率放大器或者KA3 Amplifier Card
• 计算机
激光架
• LST测试台、专业测试架或者SCN测振仪 -
相关信息R&D系统的其他模块
• 悬挂部件测量 (SPM):
用于线性和非线性测试
• 线性悬挂部件测试 (LST)
• 材料参数测量 (MPM) -
标准国际电工委员会
IEC 62459 -
专利德国: 102007005070;美国: 8,078,433B2;中国: ZL200810092055.4;日本: 5364271;印度: 162/DEL/2008
