仿真 (SIM)
-
功能和特点
● 确定最大输出
● 计算音圈、磁隙和磁体温度
● 分离各个非线性的影响
● 揭示主要的失真源
● 显示机械和热负载
● 帮助提高性能/成本比

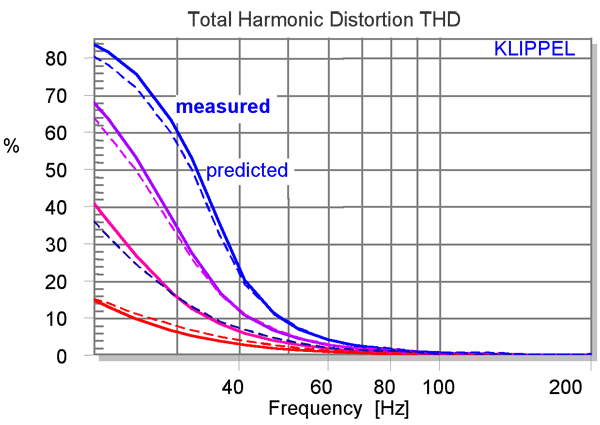

● 节省原型制作的时间和成本此模块对使用开口、密封箱、带通腔体和无源辐射器的电动换能单元和完整系统的大小信号性能进行数值预测。扩展模型中使用由LSI模块测量的真实驱动单元的线性、非线性和热参数或者使用由某个设计选择中的虚拟参数，来考量驱动单元（电机和悬挂）的主要非线性、声学系统（空气压缩、端口损耗、无源辐射器悬架、多普勒效应）、功率消耗和热传递。使用双音激励信号，计算所有电气、机械和声学变量，通过频谱分析计算基波和失真分量（谐波、互调、直流分量）。SIM是DIS模块的孪生模块，可简化测量响应与预测响应之间的比较。系统中的每个非线性都可以打开和关闭以系统地研究其影响，可以揭示失真的主要来源，并为优化驱动部分设计提供有价值的指示。
-
规格书S3 仿真（SIM）版本2
-
要求授权加密狗 (USB)
PC
软件
dB-Lab -
Example

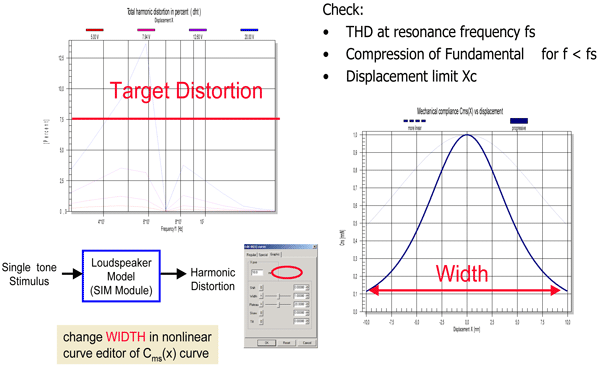

该图说明了将目标性能（允许的THD）转换为传感器参数（非线性顺性Cms(x)的非线性形状）的过程，是系统设计中选择最佳驱动的基础，非线性曲线编辑器简化了设计选择的生成。 -
应用笔记AN21 Bl偏移
-
相关信息R&D系统的其他模块
3D失真测量 (DIS)
该模块使用随频率和电压变化的单音或双音信号执行一系列稳态测量 -
标准国际电工委员会
IEC 60268-5, IEC 60268-7, IEC 60268-21, IEC 60268-22, IEC 62458, IEC WD 63034
欧洲标准
BS EN 54-24, BS EN 50332
音频工程学会
AES2, AES56
