功能和优点
● 快速现场测量
● 模拟标准条件
● 房间模式补偿
● 校准测量室和测试箱
● 准确的瞬态测量

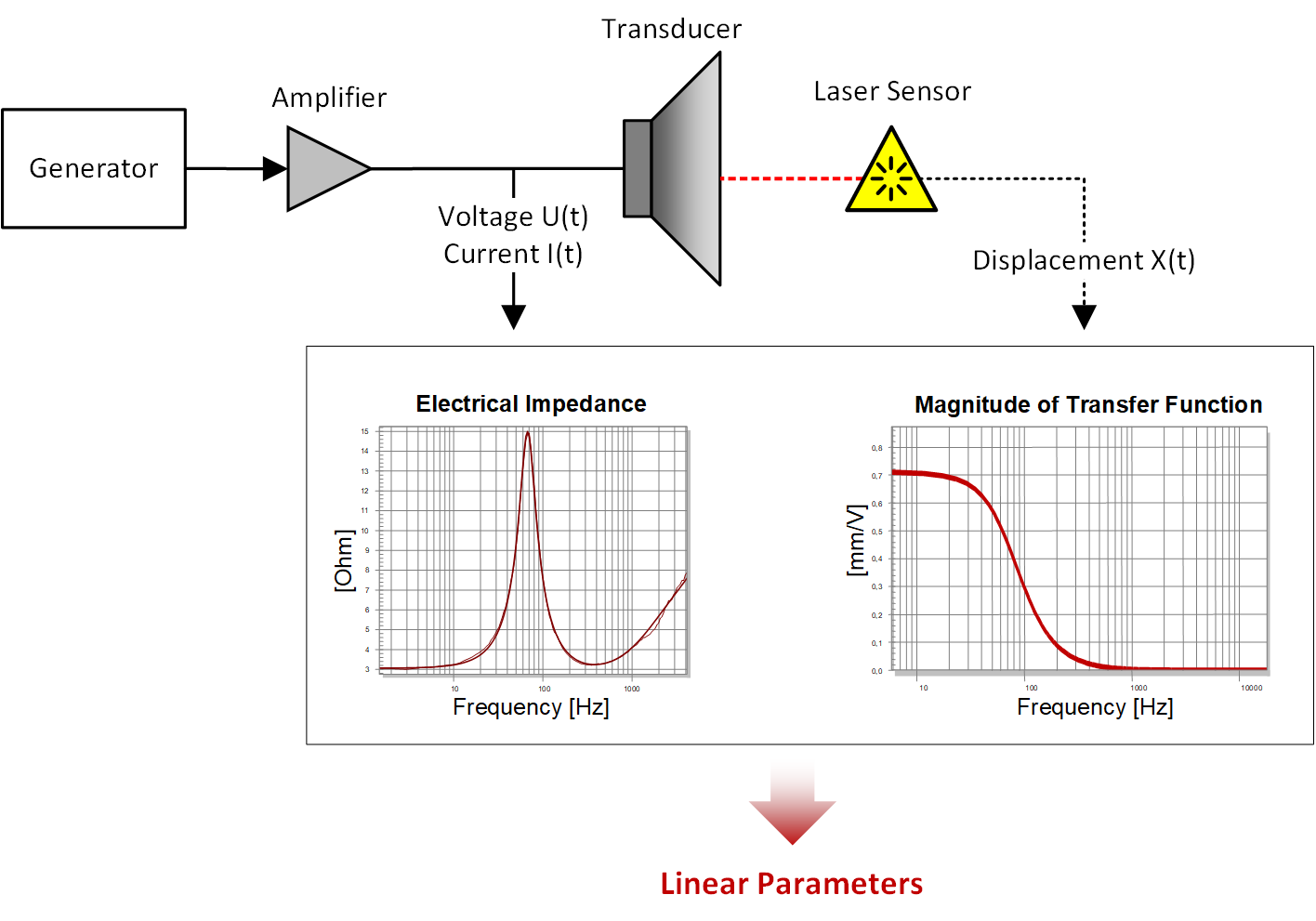

KLIPPEL Analyzer系统的线性参数测量（LPM）模块专用于电动换能器的电学和机械小信号TS参数的高精度识别。通过测量扬声器终端的电压和电流来测量电阻抗，并通过可选的激光位移传感器进行增强，此识别不需要第二次测量，因此避免了传统两步法 (例如增加质量)的常见问题。位移测量的另一个好处是可以识别悬挂的蠕变参数，从而使扬声器模型在低频时的精度更高。LPM提供的工具可以识别和避免一些典型问题，例如信噪比差以及由驱动单元非线性影响或功放限制引起的故障。
-
规格书S2 线性参数测量 (LPM)
-
由LPM模块执行的标准测量小信号集总参数
多音失真
波形和频谱
幅度和相位响应
近场测量 -
要求
硬件
•KLIPPEL Analyzer 3软件
•dB-Lab软件附件
•功率放大器或者KA3功放卡
• 激光传感器（可选）
• PC
• 建议对具有透明光亮膜片的微型扬声器和高音扬声器使用喷涂涂料。 -

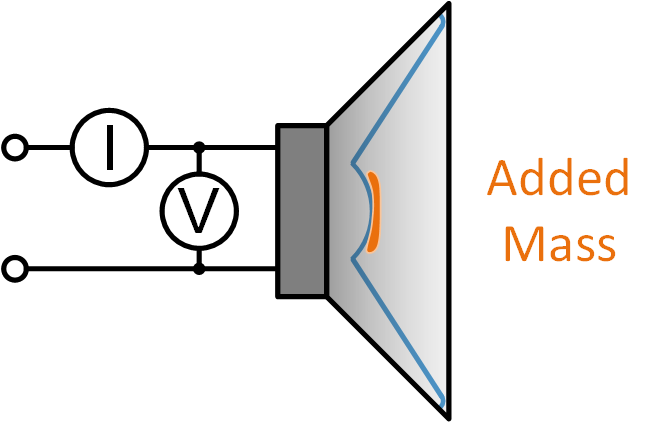

增加质量扰动技术
技术
在将已知的质量Madd添加到纸盆时执行第二次测量。优势
技术简单
主要测量Mms问题
不能应用于高音或者微型扬声器耗时
机械阻抗或者刚性假定为与频率无关的参数 -

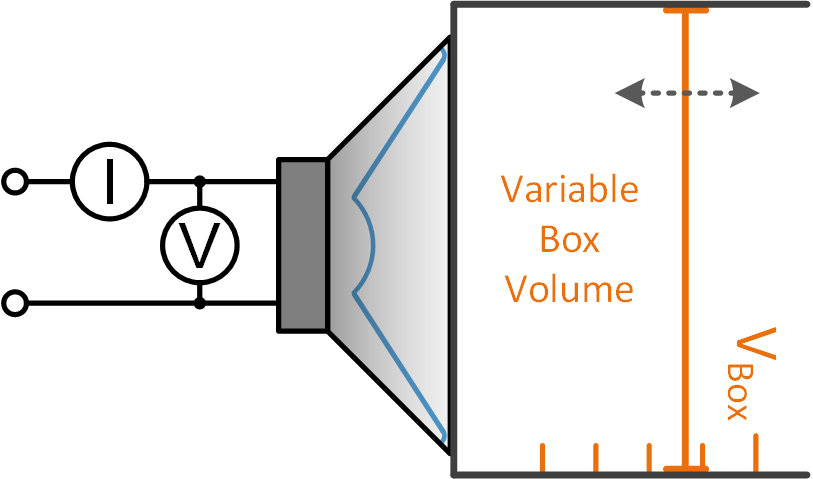

测试箱扰动技术
技术
在将已知的空气刚性Kair添加到悬挂时执行第二次测量。优势
技术简单
主要测量Cms问题
高度取决于有效辐射面积Sd的精确值
不能考虑（换能单元内部）残留的空气量
需要密封的振膜
没有空气负载不能用于测量机械质量
耗时 -

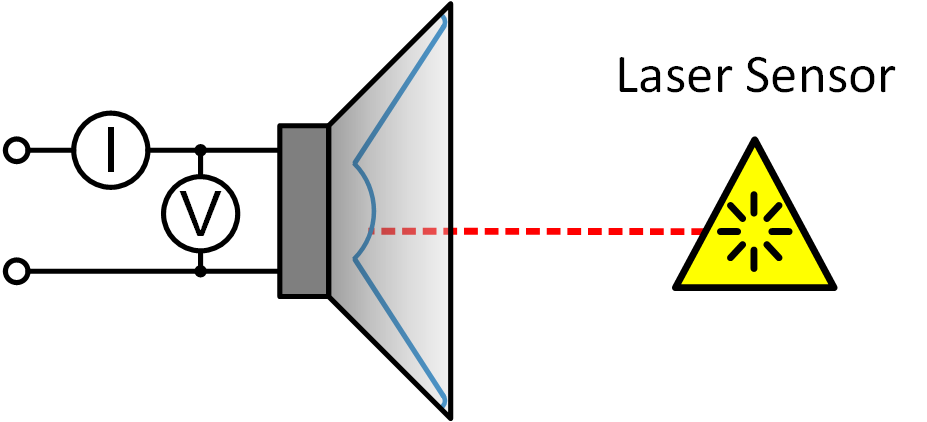

激光技术
技术
除了使用电压和电流外，还使用光学传感器来测量音圈的振动 (例如位移)。优点
快速 (一步法)
操作简便
主要测量Bl值
最精确的结果
可应用于大多数传感器问题
光学问题 (角度、表面)
线圈位移不是轴向对称的 -
相关信息
R&D系统的其他模块
•大信号识别 (LSI):
•线性仿真 (LSIM):
快速全面地模拟换能器和无源/有源扬声器系统的线性传递行为
•阻抗测试任务 (IMP):
线性参数测量 (TS参数)
•IMP任务的插件激光拟合T/S参数 (TSX)：
使用激光识别TS参数应用笔记
•AN16 多音失真
•AN25 最大化LPM准确性文献和论文
•快速准确的线性参数测量 -
标准
国际电工委员会
IEC 60268-5, IEC 60268-7, IEC 60268-22, IEC 62458, IEC 62459, IEC WD 63034欧洲标准
BS EN 54-24音频工程学会
AES2电气与电子工程师协会
IEEE 269, IEEE 1206, IEEE 1329, IEEE 1652
