QC标准软件的测试任务和R&D系统的可选模组
功能和优点
● 针对如EoL测试的质控应用进行的优化
● 包含在KlippelQC标准版和基础版软件包中
● 全面测试：组合声学（SPL）和电学（阻抗）测试
● 高灵敏度的快速测试：幅值和速度整形(全频域的200ms测试)
● 符合IEC 60268标准基于chirp和正弦扫频信号在声学、机械和电学域的全面分析
● 基波频响，可选加窗处理
● 平均声压级、多频带声压级
● 极性（相位）、时延
● 谐波失真（THD、2-5阶）
● 追踪缺陷：异常音、HOHD
● 符合IEC 60268标准的T/S参数识别
● 开口箱参数(fb, Qb）
● 阻抗幅度和相位频响
● 生产噪声检测避免错误不良品
● 对所有测量值的界限和分级

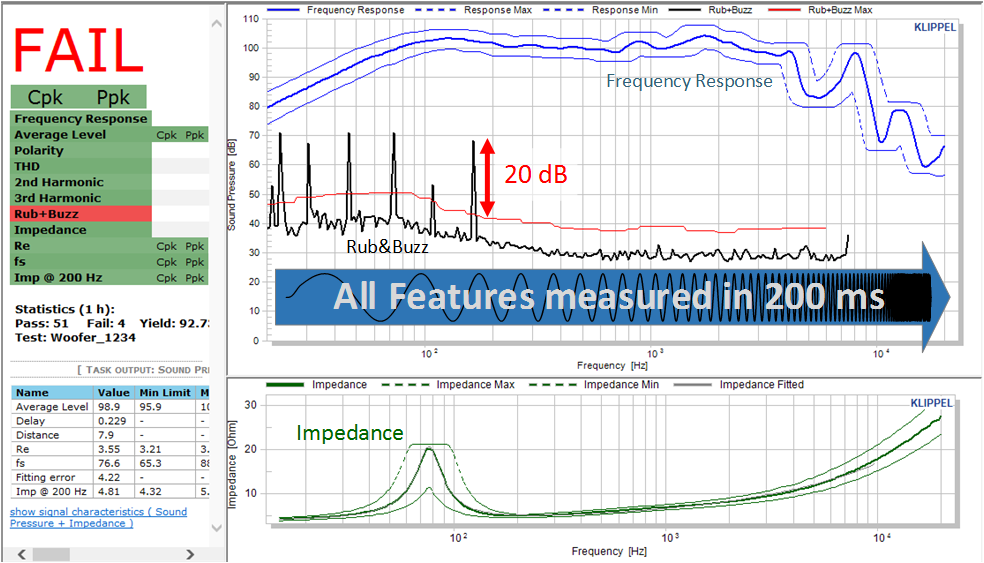

声压和阻抗测试任务 (SPL-IMP)是专用于QC应用的全面测试任务。将声压测试任务（SPL）的高速和灵敏性特点与阻抗测试任务（IMP）的精确集中参数测量相结合。根据IEC标准60268-5, 21和22, 对数chirp作为激励信号, 允许全频域内200ms的超快速测试。
SPL-IMP为所有类型的失真检测提供出色的灵敏度（和SPL任务一样）, 这些失真一般由一些不期望的动力过程（例如摇摆模式）、制造问题和缺陷（例如异音）所引起，要以最高灵敏度来检测出这些缺陷, 则需要产线上（EoL）有能应对任何外部噪声的鲁棒性。需要注意的是, 某些功能库和插件并不能用于SPL-IMP测试任务。
-
规格书C3 QC软件
-
可选扩展功能
作为该测试任务的附加插件和扩张功能，
不需要额外的测试时间, 所有选项使用或改变该任务的激励。插件
• 超听力技术 (MHT):
超越人耳的缺陷检测
• 外部同步 (SYN):
同步数字音频（如蓝牙）和激发开环测试功能库（免费）
• 计算SPL谐振：
提供指定频带内峰值处的谐振频率和峰值，可以根据界限设定检查
• 序列控制：
有无用户互动情况下重复或忽略测试任务
• 方波激励：
提供方波式而不是正弦式扫频激励。
• 与黄金DUT的相对大小：
测试与参考DUT的平均偏差
• I/O（输入/输出）
添加额外的I/O选项（信息提示框、设置测试后的数字输出） -
要求测试硬件
● KLIPPEL Analyzer 3，或者
● Production Analyzer
● 第三方音频接口（声卡）
● QC脱机版软件中的操作项：
提供电压/电流测量和音频流的智能放大器（如Powersoft Mezzo）
授权加密狗 (USB)
PC
软件
● 包含在QC标准版 and QC基础版中
● QC脱机版软件
● 在R&D软件（210或更高版本）中作为模组使用
配件
● 麦克风
● 功放
KA3功放卡，或者
KA3 QC卡，或者
第三方放大器 -
应用● 单体测试设置
● 无源系统测试设置
● 有源2.1系统的电学和声学测试
● 5.1系统的电学和声学测试
● 麦克风测试设置
● 交替测试设置
● 耳机测试
● USB多媒体音箱 -
应用笔记AN25 最大化LPM精度
AN42 共振频率的公差
AN44 创建自动报告
AN45 固定时间的最佳设置
AN62 在线输入均衡
AN64 外壳接地检查
AN73 QC耳机测试
AN79 移动扩声设备的质量保证 -
相关信息
QC系统的其他模组
• 声压测试任务 (SPL):
测量频响、THD和异音
• 阻抗测试任务 (IMP):
线性参数测量（TS参数）
• 频谱分析 (SAN):
有无噪声发生器情况下的FFT频谱、频响、A加权SPL和失真, 或者
用户自定义激励进行噪声与振动或音频系统测试
• 喇叭配对工具 (MSP):
找出喇叭库中最佳匹配对
• 统计 (STAT):
Klippel测量数据（1D和2D数据）的统计概述, 基于样本库测量参数的可视化,
可以快速评估方差和测试对象组之间的比较
• 多音失真测试任务 (MTD)相关产品
• 线性参数测量 (LPM):
用于间歇测试（无需激光得测量）
• 传递函数测量 (TRF):
测量传递函数和谐波失真
• 时频分析 (TFA):
相对时间和频率的3D可视化工具, 来可视化使用小波、滤波器组或STFT分析的脉冲和时间响应
• 实时音频分析仪 (LAA):
同时对5个信号进行长时监控, 检查时间和频率数据、加热和老化,
通过音乐或任意激励信号来测量失真 -
标准
国际电工委员会
IEC 60268-5, IEC 60268-22, IEC WD 63034音频工程学会
AES2-1984, AES2-1984, AES X241国际标准化组织
ISO 266
