KLIPPEL QC框架的可选模组
功能和优点
● QC中专利保护的非线性参数测量

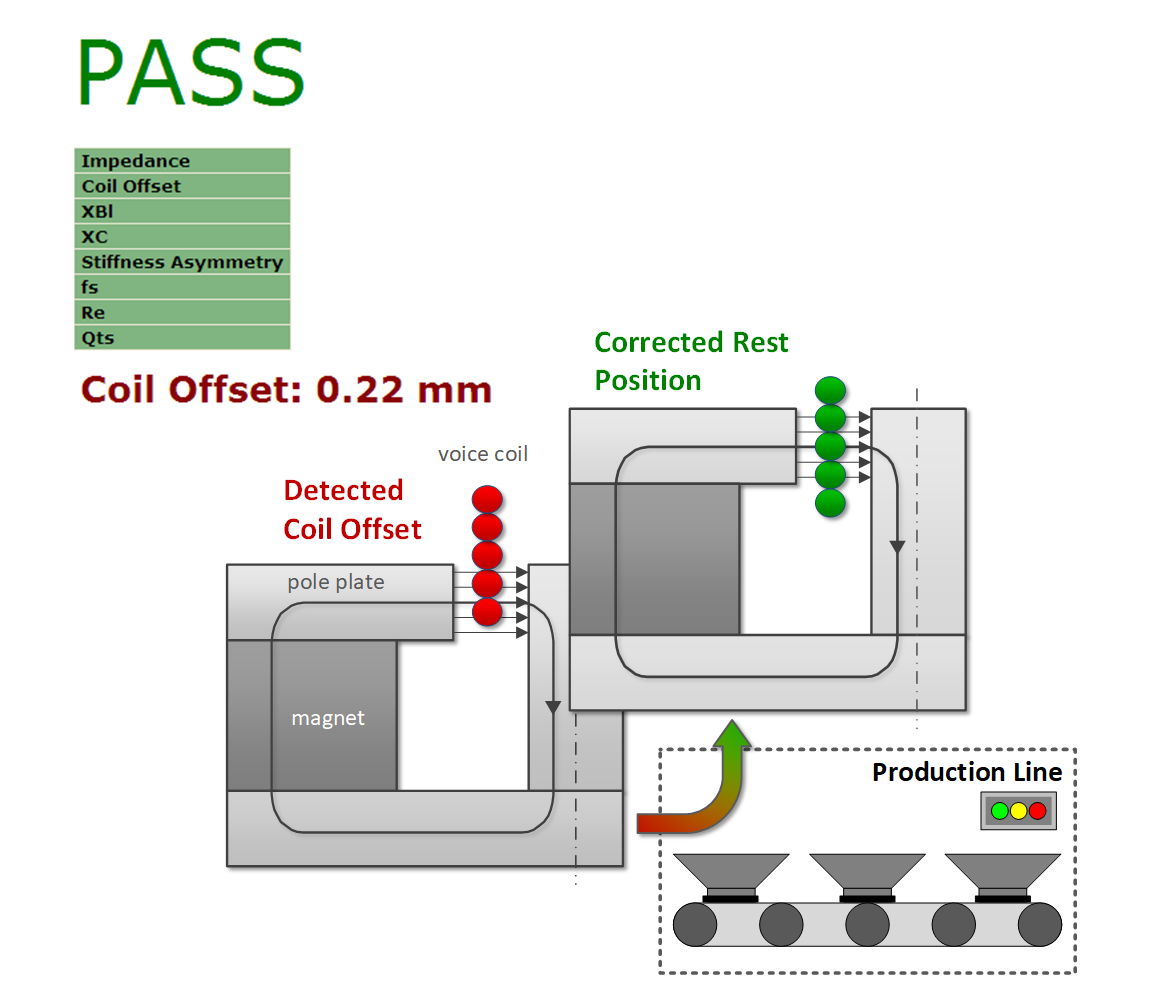

● 以mm为单位的音圈偏移
● 以%为单位的刚性不对称
● 用于诊断和过程控制的根本原因信息
● 确保最大输出和可靠性
● 确保生产一致性
● 在物理极限下进行超快速测试
● 不需要其他传感器（基于电流电压）
QC电机+悬架系统检查是生产线上快速识别非线性驱动参数的独特工具。基于获得专利的KLIPPEL技术, 识别出有效的线性和非线性参数(Bl(x)和Kms(x)), 并计算出有意义的如音圈偏移和悬挂不对称性的单值参数。这些参数提供了宝贵的信息, 可立即采取措施修复扬声器失真、最大输出限制或稳定性问题的原因。被测驱动单元可以在自由空气中以及密封或开口箱中运行, 并可提供其他箱体参数(fb、Qb)。不需要麦克风或机械传感器(激光), 因为所有信息均由输入电流提供, 因此测量不受环境噪声的影响。
-
规格书S13 QC - 电机和悬挂系统检查 (MSC)
-
测试对象MSC可用于以下测试:
• (超)低音扬声器
• 中音驱动单元
• 微型扬声器
• 耳机
• 高音扬声器
• 工作在开口箱中的(超)低音或中频驱动单元
• 致动器（振动器、LRAs） -
要求测试硬件
● KLIPPEL Analyzer 3，或者
● Production Analyzer
● QC脱机版软件中的操作项：
提供电压/电流测量和音频流的智能功放（如Powersoft Mezzo）
授权加密狗 (USB)
PC
软件
● QC标准版软件
● QC脱机版软件
● R&D软件（210或更高版本）
配件
● 功放
KA3功放卡，或者
KA3 QC卡，或者
第三方放大器 -
应用笔记AN1 最佳音圈静止位置
AN65 链接QC和R&D之间的大信号测试 -
相关信息
QC系统的其他模组
• 平衡电枢检查 (BAC):
测试耳机和助听器中平衡电枢驱动单元的电枢偏移
• T/S参数的激光拟合 (TSX)为阻抗测试任务 (IMP)的插件:
使用激光对TS参数进行识别QC系统的一般功能
• 全面测试
• 快如闪电相关产品
• 大信号识别 (LSI)
• 线性参数识别 (LPM):
识别线性机械和电参数
• 悬挂部件测量 (SPM):
用于线性和非线性测量 -
文献和论文Fast Measurement of Motor and Suspension Nonlinearities in Loudspeaker Manufacturing（在扬声器制造中快速测量电机和悬挂非线性）
Why and How to Test Voice Coil Position in Production Line（产线中测量音圈位置的原因和步骤） -
标准
国际电工委员会
IEC 62458音频工程学会
AES X241 -
专利Germany: 102007005070; US;8,078,433B2; China: ZL200810092055.4; Japan: 5364271; India: 162/DEL/2008; Germany: 1020120202717; USA: 10,110,995; China:201380054458.9; Korea:10-2015-7012390; Taiwan: 102137485; India: 844/MUMNP/2015
