HI-2加权谐波失真(HI-2)
Add-on to the SPL Task and Optional Module for the KLIPPEL QC Framework
功能和优点● 快速测量Hi2失真（也称为“BLAT”）
● 标准化或用户定义的界限
● 与DIS-Pro兼容
● 集成在SPL任务中
● 符合汽车行业标准
● 高次谐波的灵敏失真测量

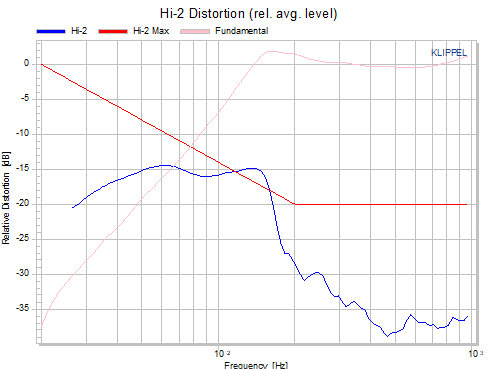

Hi-2失真（也称为“Blat”失真, 因为在低音信号上检测到的缺陷听起来像是“blat”声）是根据高次谐波失真计算出来的。此类谐波以特殊方式加权, 来强调扬声器行为无法接受的缺陷症状。此类失真的原因是音盆高位移时悬挂刚性的迅速增加。
这种失真与表明声音异常的Rub＆Buzz症状有关。但是, Hi-2失真的特征在于它的谐波比典型的Rub＆Buzz失真更低。
SPL测试任务使用正弦chirp信号进行Hi-2失真测量, 因此可以在很短的时间内测量出症状。Hi-2失真也可以用DIS Pro模块使用稳态正弦音来测量。
-
规格书S67 SPL任务中的Hi-2
-
测试对象● Hi-2失真主要针对汽车低音扬声器和超低音扬声器
● 也适用于其他类型, 尤其是低频驱动单元 -
要求测试硬件
● KLIPPEL Analyzer 3，或者
● Production Analyzer
● 第三方音频接口（声卡）
授权加密狗 (USB)
PC
软件
● QC标准版软件
● QC脱机版软件
● R&D应用中的SPL任务
配件
● 功放
KA3功放卡，或者
KA3 QC卡，或者
第三方放大器
● 麦克风 -
应用笔记AN7 加权谐波失真Hi-2的测量
AN46 如何为QC制作测试箱 -
相关信息
R&D系统的其他模组
● 3D失真测量(DIS):
测量互调失真、谐波失真、直流位移和压缩
(使用步进正弦信号测量Hi-2失真)
● 传递函数测量(TRF):
测量传递函数和谐波失真QC系统的其他模组
● 生产噪声免疫 (PNI):
应对嘈杂环境；SPL测试任务选项
● 声压测试任务 (SPL):
测量频响、THD和异音QC系统的一般功能
灵敏的异音检测
● 快如闪电
● 生产噪声检测 -
文献和论文● Clark, D., "Blat Distortion in Loudspeakers(扬声器中的Blat失真)," SAE Technical Paper 950189, 1995.
● 规格书S67中描述的计算方法 -
标准汽车行业的非官方标准
