平衡电枢检查(BAC)
KLIPPEL QC框架的可选模组
功能和优点● 以μm为单位的电枢偏移
● 获得专利保护的大信号识别
● 高速测试：0.5 - 2s
● 线性参数：Re, fs, Qts, Le
● 电枢的最大行程(无需激光)
● 不受生产噪声干扰

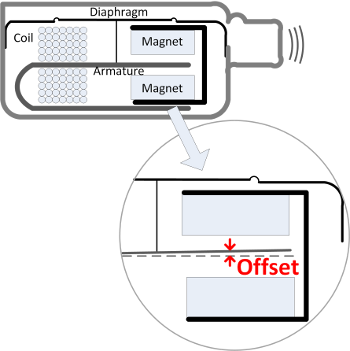

平衡电枢传感器的性能取决于电枢的静止位置, 该静止位置应正确地位于磁隙的中心。偏移会产生过多的非线性失真, 并降低峰值位移和声学输出。而使用机械或者光学传感器来测量成型换能单元的电枢偏移几乎是不可能的。
平衡电枢检查是一个独特的测量工具, 专用于测量产线上的电磁式换能器。以μm为单位给出的电枢偏移和有效线性参数可以通过纯电学的高速测量进行确, 并给出有价值的诊断信息以最小化次品率。
-
规格书S63_QC 3DL - 3D声谱图界限
-
要求测试硬件
● Klippel Analyzer 3 (KA3)，或者
● Production Analyzer (PA)
授权加密狗 (USB)
PC
软件
● QC标准版软件，或者
● QC脱机版软件，或者
● R&D软件210或更高版本
配件
● 功放
KA3功放卡，或者
KA3 QC卡，或者
第三方功放 -
相关信息QC系统的其他模块
● 电机+悬挂系统检查 (MSC)
音圈偏移和悬挂不对称性的快速测量
QC系统的一般功能
• 全面测试
• 快如闪电 -
标准国际电工委员会
IEC 62458 -
专利德国:10 2013012811； 美国:US9,326,066B2； 中国:2014 103 769646； 韩国:10-1647315
