外部设备(EXD)
Optional Module for the KLIPPEL QC Framework
功能和优点● 集成第三方仪器(完成控制和测量)
● QC系统的扩展功能
● 处理复杂的测试
● 完全GPIB支持(IEEE 488.2)
● 将界限值应用于采集的数据
● 蓝牙和声音设备控制：配对、配置文件和音量控制

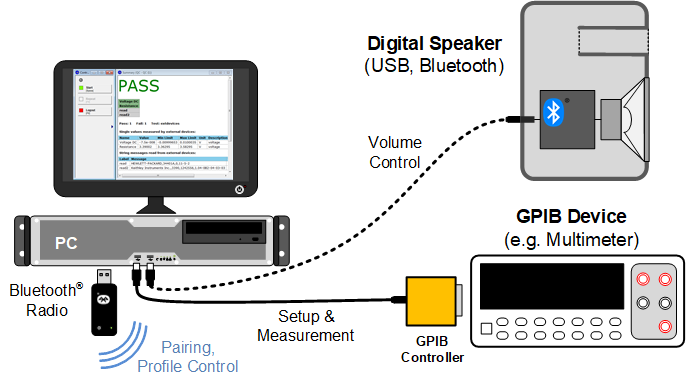

QC外部设备任务是KLIPPEL Analyzer系统中QC框架上的多功能附件, 专用于连接其他任意兼容GPIB(IEEE 488)的测量设备, 例如万用表或供电设备。简单的可编程步骤序列使用户可以控制第三方仪器, 并将测量的数据包括在QC测试(EXD Pro)中, 还可以应用测试界限值进行PASS/FAIL判定。除了支持GPIB之外, 许多其他接口还提供了简单解决方案用于测试自动化和控制。
EXD蓝牙是EXD的受限版本, 通过预设模式中的简化用户界面来配对和控制支持蓝牙的设备。
-
规格书S31 外部设备
-
要求测试硬件
● KLIPPEL Analyzer 3，或者
● Production Analyzer
● Prologix GPIB-USB控制器、GPIB线缆（可选）
● 蓝牙接口（可选）
授权加密狗 (USB)
PC
软件
● QC标准软件，或者
● QC脱机版软件，或者
● R&D软件（210或更高版本） -
产品EXD Pro
可自定义序列的完整版本 或
EXD蓝牙
预设模式, 包括在MegaSig U980套件中 -
应用

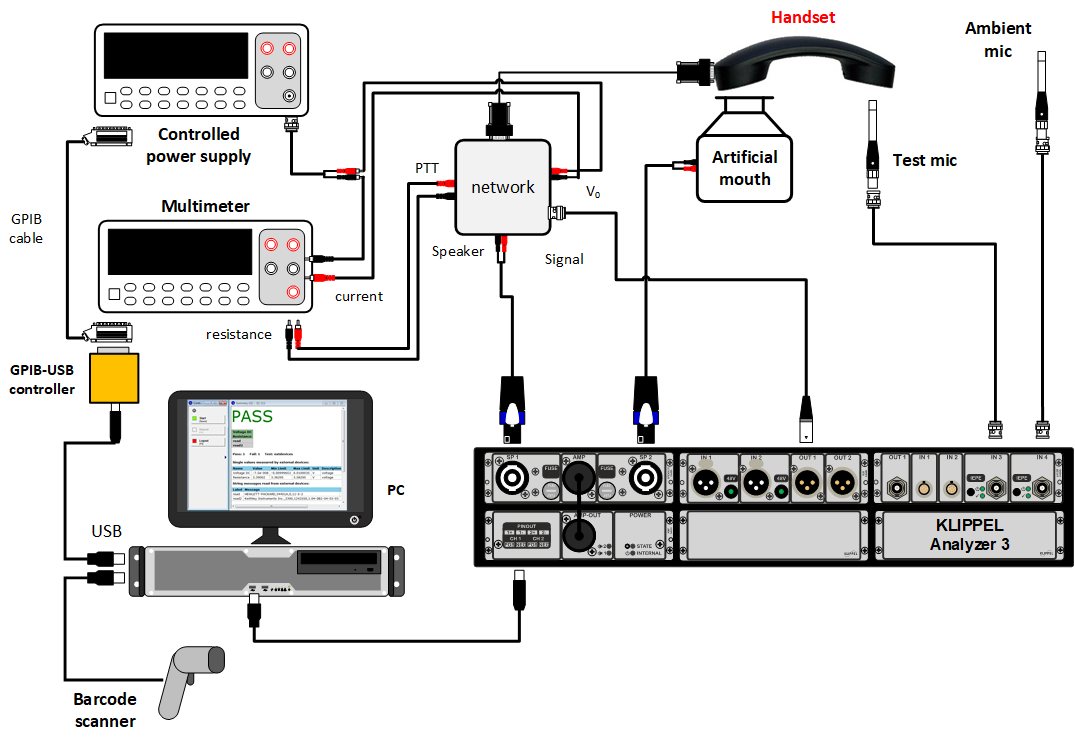

手提电子和声学设备测试该图显示了测试包括电子和声学电话听筒的示例测试场景。DUT的电源电压由带有GPIB接口的可编程电源提供, 并由EXD任务进行控制。使用数字万用表来测试手提电子设备的直流电流和电阻。EXD序列触发测量, 并根据界限检查结果进行PASS/FAIL判定。通过使用KLIPPEL Analyzer 3和QC声压(SPL)任务, 上述测试都可以合并到听筒和麦克风的声学测试中。
-

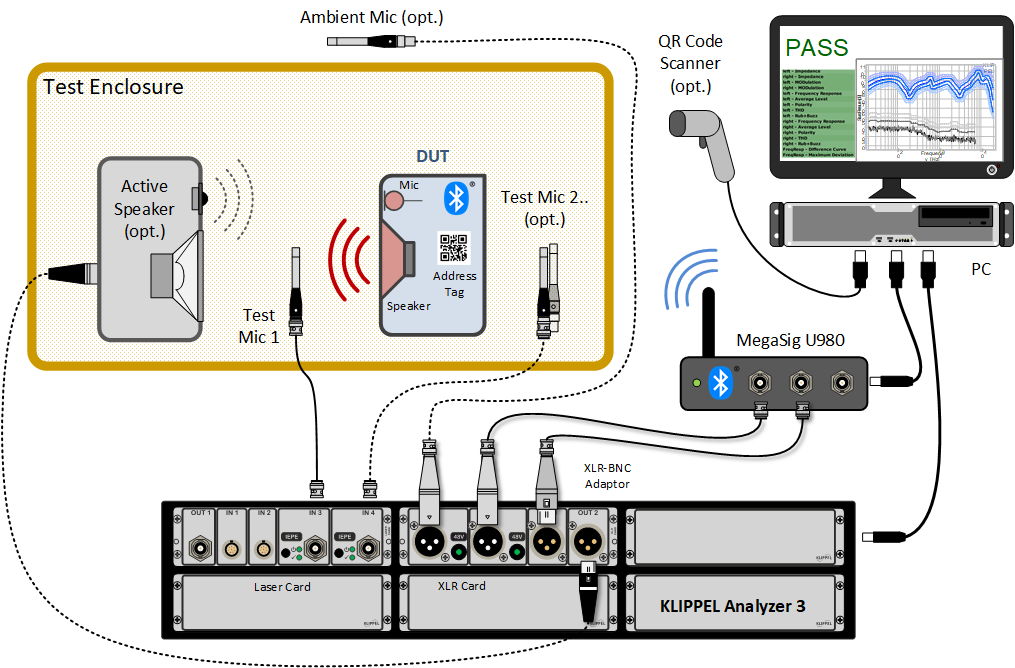

蓝牙设备测试(配对和音频控制)对于支持蓝牙的扬声器和耳机的测试自动化, EXD通过MegaSig U980的模拟蓝牙接口, 来强化任意QC测试序列中的蓝牙配对和音频控制。
在测试序列的开端, EXD触发DUT地址扫描来进行配对或配对下一个可用设备。激活A2DP音频配置文件, 以使用连接到KA3的测试麦克风测试扬声器的输出。接下来, 将激活HFP(免提)配置文件以测试DUT的麦克风响应。参考扬声器连接到Analyzer的输出接口来播放测试信号。
-
应用笔记AN76 无线音频设备的QC测试相关信息KLIPPEL QC系统的一般功能
● 全面测试
● 平滑集成
