QC标准软件的测试任务和R&D系统的可选模组
功能和优点
● 针对如产线终端测试的质控应用进行了优化
● 包含在klippel QC标准版软件包中
● 符合IEC 60268基于chirp/正弦扫频的音频测试（多域）综合分析
● 基波频响，可选加窗处理
● 平均声压级、多带宽声压级
● 相位、极性、时延
● 谐波失真（THD、2-5阶）
● 追踪缺陷：异常音、HOHD、漏气噪声

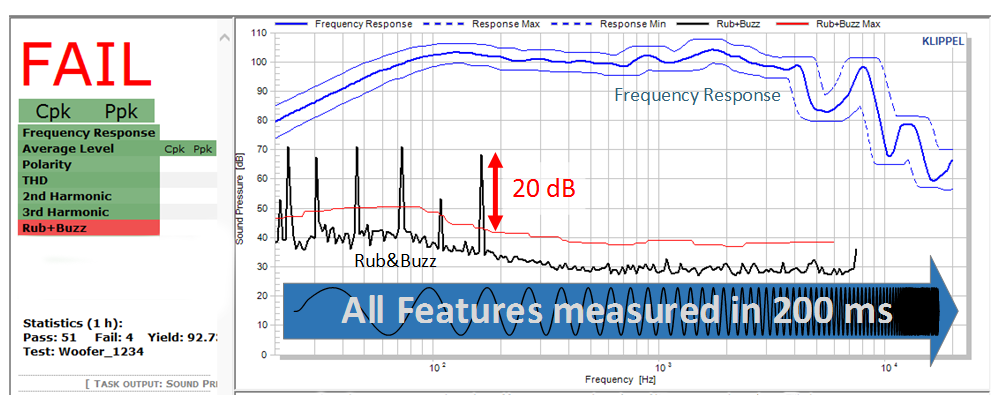

● 高灵敏度的快速测试：幅度和速度整形 (全带宽用0.2s测试)
● 生产噪声检测避免错误不良品
● 所有测量值的界限、分级
● 线上产量统计、Cpk/Ppk、控制规则
● 无缝集成专用插件以获得额外的结果和功能
声压测试任务（SPL）是一种通用测量任务, 对时域和频域中的各种电学、机械和声学信号的QC应用进行了优化。根据IEC标准60268-5和21, 以对数chirp信号作为激励, 允许非常快速的测试, 在200ms时间内测出全带宽内最重要的声学特性。chirp信号提供密集的激励频谱, 比步进正弦扫描信号提供更高的频率分辨率。 SPL为所有类型的失真检测提供出色的灵敏度, 这些失真一般由一些不期望的动力过程（例如摇摆模式）、制造问题和缺陷（例如异音）所引起，要以最高灵敏度来检测出这些缺陷, 则需要产线上（EoL）有能应对任何外部噪声的鲁棒性或者在实验室环境（RnD）中使用该任务。
-
规格书C3 QC软件
-
相关插件
作为该测试任务的附加插件和扩张功能，
不需要额外的测试时间, 所有选项使用或改变该任务的激励。插件:
• 超听力技术 (MHT):
超越人耳的缺陷检测
• 生产噪声免疫 (PNI):
应对嘈杂环境
• 外部同步 (SYN):
同步数字音频（如蓝牙）和激发开环测试
• 漏气检测 (ALD):
检测换能单元和音频系统的漏气
• 3D频谱图界限 (3DL):
基于听觉时频（声谱图）分析的强大且直观的缺陷（异音）分析
• 动态DC检查 (DCX):
使用激光测量AC/DC位移
• Hi-2加权谐波失真 (Hi-2):
Blat失真分析
• 基于人耳的感知指标 (QC-EAR)功能库(免费):
• 计算SPL谐振:
提供指定频带内峰值处的谐振频率和峰值
可以应用界限进行检查
• 序列控制:
有无用户互动情况下重复或忽略测试任务
• 方波激励:
提供方波式而不是正弦式扫频激励
• 与黄金DUT的相对大小：
测试与参考DUT的平均偏差
• I/O（输入/输出）：
增加额外的I/O选项（信息提示框、设置测试后的数字输出） -
要求测试硬件
● KLIPPEL Analyzer 3，或者
● Production Analyzer
● 第三方音频接口（声卡）
授权加密狗 (USB)
PC
软件
● included in QC标准版(版本1.0及以上)(QC基础版不适用)
● QC脱机版软件
● 在R&D软件（210及更高版本）中作为模组使用
配件
● 麦克风
● 功放
KA3功放卡，或者
KA3 QC卡，或者
第三方放大器 -
应用● 单元测试设置
● 无源系统测试设置
● 有源2.1系统的电气和声学测试
● 5.1系统的电气和声学测试
● 麦克风测试设置
● 交替测试设置
● 耳机测试
● 微型扬声器EoL测试
● 蓝牙音箱
● 智能音箱
● 汽车音响系统
● USB多媒体音箱 -
应用笔记AN7 - 测量加权谐波失真HI-2
AN44 - 创建自动报告
AN45 - 固定时间的最佳设置
AN62 - 在线输入均衡
AN73 - 耳机测试
AN76 - 无线音频设备的QC测试
AN79 - 移动扩声设备的质量保证 -
相关信息
QC系统的其他模组
• 声压和阻抗测试任务 (SPL-IMP):
基于正弦扫描chirp信号, 电学和声学特性的结合测量
• 频谱分析 (SAN):
有/无噪声发生器情况下的FFT频谱、频响、A加权SPL和失真, 或者
用户自定义激励进行噪声与振动或音频系统测试
• 喇叭配对工具 (MSP):
找出喇叭库中最佳匹配对
• 统计 (STAT):
Klippel测量数据(1D和2D数据)的统计概述, 基于样本库测量参数的可视化,
可以快速评估方差和测试对象组之间的比较
• 多音失真测试任务 (MTD)相关产品
• 传递函数测量 (TRF):
测量传递函数和谐波失真
• 时频分析 (TFA):
相对时间和频率的3D可视化工具, 来可视化使用小波、滤波器组或STFT分析的脉冲和时间响应
• 实时音频分析仪 (LAA):
同时对5个信号进行长时监控, 检查时间和频率数据、加热和老化,
通过音乐或任意激励信号来测量失真 -
标准
消费者电子协会
CEA-CEB19, CEA-803 R200X, CEA-2006-A, CEA-2019, CEA-2031, CEA-2034 (ANSI)国际电工委员会
IEC 60268-1, IEC 60268-3, IEC 60268-4, IEC 60268-5, IEC 60268-7, IEC 60268-16, IEC 60268-21, IEC 60268-22, IEC 61094-5, IEC 61305-5, IEC 61842, IEC WD 63034欧洲标准
BS EN 54-24, BS EN 50332音频工程学会
AES2, AES17, AES56, AES X241电气与电子工程师协会
IEEE 269, IEEE 1206, IEEE 1329, IEEE 1652美国国家标准协会
ANSI S1.15-Part 1, ANSI S1.15-Part 2, ANSI S3.7, ANSI S3.22, ANSI S3.25, ANSI S12.42国际电信联盟
ITU-R建议 BS. 775-2, ITU-R建议 BS. 1116, ITU-R建议 BS. 1534-1, ITU-T建议 P.79国际标准化组织
ISO 266, ISO 4869-3电信行业协会
TIA-470, TIA-810, TIA-920美国试验与材料学会
ASTM F2504-05
